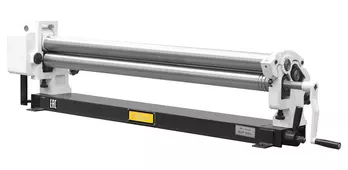

Самый простой вариант вальцовочного станка – Ручные (механический). Он состоит из трех валов, вращение которых происходит за счет шестереночной передачи. Прижим верхнего вальца осуществляется с помощью механических зажимов. Возможные ограничения: Длина вальцевания – от 305 мм до 2 м. Толщина стального листа – от 0,8 до 3 мм. Таким оборудованием чаще всего комплектуется небольшое производство, рассчитанное на обработку тонкостенного листа из металла или алюминия.
При подборе вальцов следует учитывать следующие параметры:
- Диаметр валов. Он влияет на радиусы изгиба изделия. Так минимальный диаметр обечайки ограничен диаметром верхнего валка и пластическими свойствами металла.
Формула расчёта минимального диаметра обечайки: А=А1x1.5
Где А- минимальный диаметр обечайки, А1 –диаметр верхнего валка
Если толщина металла меньше максимальной на 25-30%, то можно умножать на 1,2
- Ширина листа.
- Толщина заготовки. Она влияет на допустимую степень прижима верхнего вала.
- Минимальные и максимальные радиусы изгиба. Они зависят от допустимых расстояний между вальцами.
- Возможность изготовления конусных изделий. Для этого необходимо изменять положение валов относительно плоскости друг друга. При этом они не будут находиться параллельно.
