2 368 268 ₽

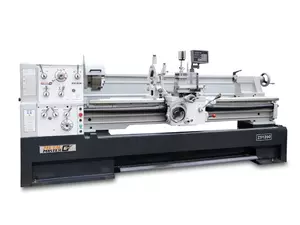

Токарно-винторезный станок Metal Master Z51200 DRO RFS
В наличии
Гарантия 1 год
Код товара: 19514
Основные характеристики
Производитель:
Напряжение, В
380
Мощность, Вт
7500
Наличие УЦИ
Да
Расстояние между центрами, мм
2000
Max диаметр обработки над станиной, мм
510
Min частота вращения шпинделя, об/мин
25
Max частота вращения шпинделя, об/мин
1600
Диаметр отверстия шпинделя, мм
80
Регулировка частоты вращения шпинделя
Ступенчатая
Охлаждение
Да
Конус шпинделя
КМ7 (МТ7)
Вес, кг
2530
Metal Master Z51200 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Макс. диаметр над станиной
Ø 510 мм
Макс. диаметр над выемкой в станине
Ø 735 мм
Макс. диаметр над поперечными салазками
Ø 305 мм
Ширина станины
350 мм
Расстояние между центрами
2000 мм
Диаметр отверстия шпинделя
80 мм
Количество передач
12
Диапазон скоростей шпинделя
25-1600 об/мин
Конус отверстия шпинделя
MT7
Конус пиноли задней бабки
MT 5
Торец шпинделя
D1-8
Макс. ход поперечных салазок
326 мм
Макс. ход верхней салазки
130 мм
Макс. ход пиноли задней бабки
180 мм
Диаметр пиноли задней бабки
75 мм
Максимальная сечение резца
25х25 мм
Автоматическая продольная подача
0.112-3.133мм/об
Автоматическая поперечная подача
0.038-1.065 мм/об
Диапазон нарезаемых метрических резьб
0.2-14 мм/об (47 типов)
Диапазон нарезаемых дюймовых резьб
2-112 ниток/дюйм (60 типов)
Диапазон нарезаемых модульных резьб
0.1-7 МР (34типа)
Диапазон нарезаемых питчевых резьб
4-112 DP (50 типов)
Мощность двигателя
7,5 кВт
Напряжение питания
380 В, 50 Гц
Габаритные размерыупаковки (ДхШхВ)
3400x1150x1740 мм
Габаритные размеры станка (ДхШхВ)
3350x1150x1460 мм
Вес нетто/брутто
2530/2930 кг
Преимущества
- Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
- Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
- В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
- Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
- Модель оснащена трехкулачковым патроном диаметром 315 мм с обратными кулачками в комплекте.
- Внутренний диаметр шпинделя составляет 80 мм.
- Вылет пиноли задней бабки – 180 мм.
- На ходовой винт смонтирован защитный кожух для защиты от стружки.
- Четырехкулачковый патрон диаметром 350 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
- Все подвижные части станка оснащены тавотницами.
- Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.
- Станок «в базе» комплектуется подвижным и неподвижным люнетами.
- Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
- Все рукоятки оснащены четкими и удобными лимбами.
- Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
- Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
- В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Для повышения долговечности коробки передач ко всем шестеренкам и подшипникам подведены масленые трубки.
- Станок оснащен функцией быстрого перемещения суппорта.
- В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник с МТ-7 на МТ-5, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Комплектация
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 315 + обратные кулачки;
- Патрон четырехкулачковый 350 мм;
- Планшайба 400 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки — 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
