Токарный автомат MetalCraft PDJ30II с ЧПУ Syntec
В наличии
Гарантия 1 год
Код товара: MC PDJ30II Syntec
Основные характеристики
Производитель:
Вес, кг
1500
3 780 269 ₽

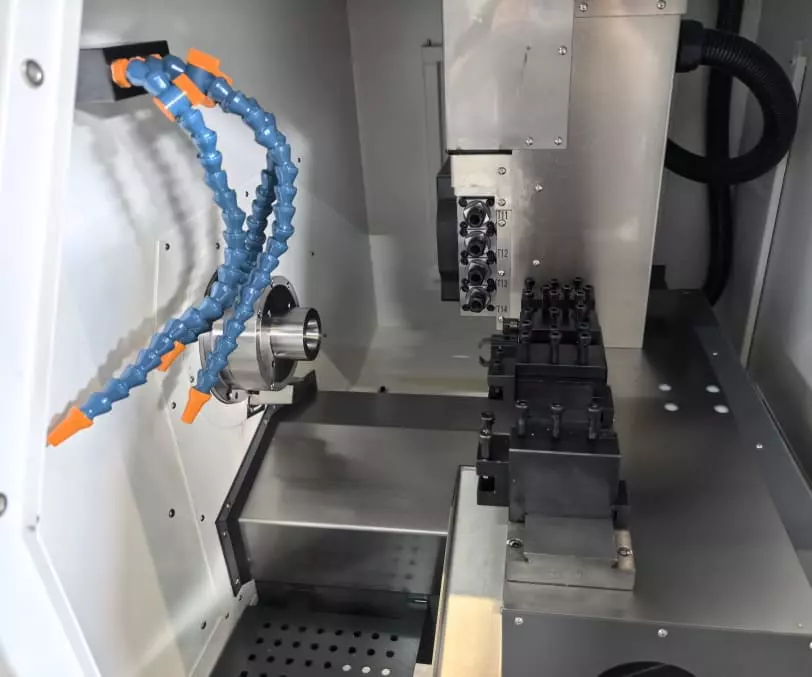

Автомат продольного точения модели PDJ30II является высокопроизводительным центром для обработки прутков диаметром до 30 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Предназначен для крупносерийного, массового и среднесерийного производства, подходит для сложной, малогабаритной, точной обработки. Возможность автономной работы шпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Система ЧПУ
Syntec 22TB
Количество осей
2
Напряжение электропитания, В
380
Скорость подачи, м/мин
18 (X/Z)
Размер инструмента, мм
16 x 16
Макс. диаметр над станиной, мм
Ø300
Макс. диаметр над суппортом, мм
Ø130
Макс. длина обработки с направляющей втулкой, мм
100
Диаметр обрабатываемого прутка, мм
Ø30
Макс. диаметр нарезаемой резьбы главного шпинделя
M8
Макс. диаметр сверления главного шпинделя, мм
Ø10
Макс. диаметр обработки главного шпинделя, мм
Ø 31
Ход по оси X / Z / Y, мм
320 / 270 / -
Диаметр отверстия шпинделя, мм
Ø31
Макс. диаметр прутка, мм
Ø30
Мощность главного шпинделя, кВт
4.2
Точность позиционирования, мм
±0.002
Точность повторного позиционирования, мм
≤0.003
Габаритные размеры станка (Д x Ш x В), мм
1490 × 1420 × 1680
Масса станка, кг
1500
Преимущества
- Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
- Эффективная токарная обработка. Максимальная скорость вращения шпинделя 6000 об/мин, скорость подачи по осям X и Z может достигать 18 м/мин.
- Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
- Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.

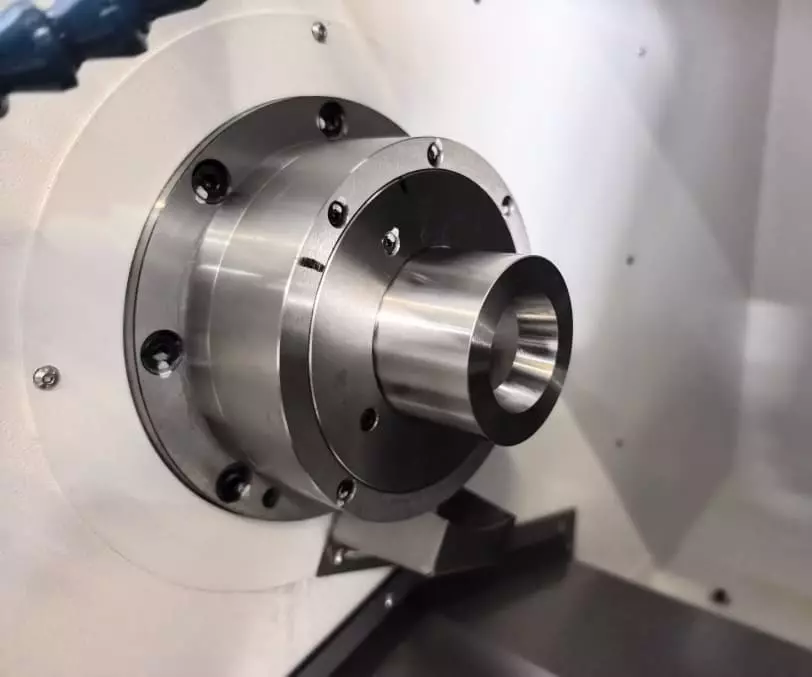

- Высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
- Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.

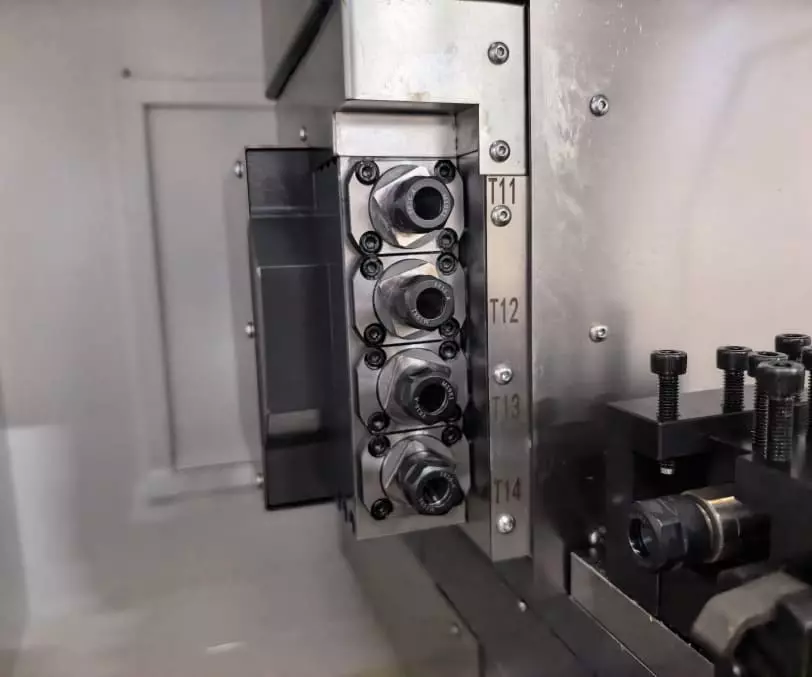

- Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
- После установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.

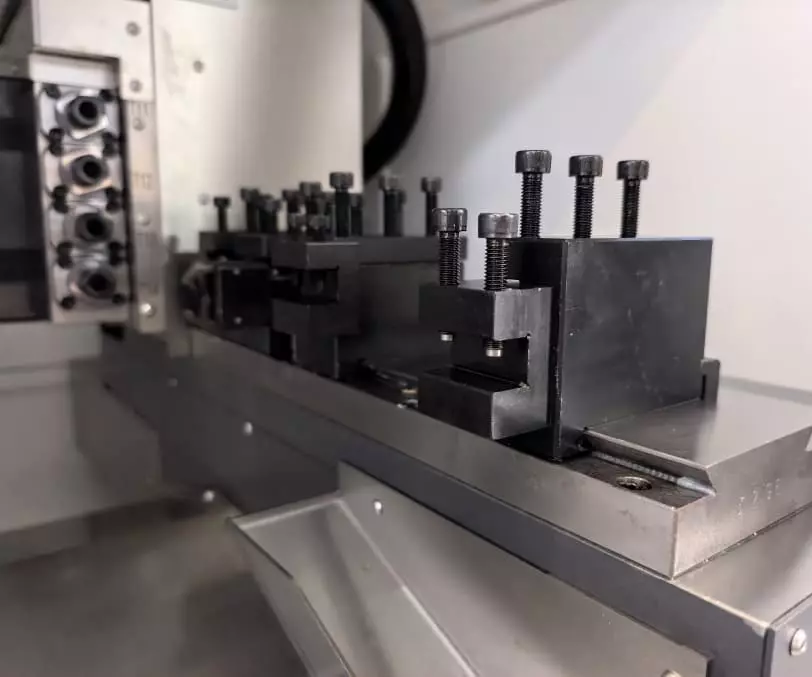

- Большая конструкция головки резца, минимальное количество повторных ошибок при резке, высокая скорость и точность смены инструмента позволяют существенно сократить время обработки.
- Подходит для сложной, малогабаритной, точной обработки.
- Высокая жёсткость станины.
Комплектация
Стандартная комплектация
- Система ЧПУ Syntec (Тайвань) 1 комп.
- Контроллер ЧПУ Syntec (Тайвань) 1 комп.
- Сервомоторы и приводы по осям X / Z Syntec (Тайвань)
- Привод шпинделя Syntec(Тайвань)
- Подшипники шпинделя и приводов класс P4 NSK (Япония)
- Шарико-винтовые пары PMI/HIWIN (Тайвань)
- Направляющие NSK (Япония)
- Пневматические комплектующие AIRTAC (Тайвань)
- Система смазки HERG (Китай) 1 шт.
- Главные электрические компоненты SCHNEIDER (Франция)
- Гайка продольного винта шпинделя YINSH (Тайвань)
- Муфты KTR (Германия) 1 шт.
- Энкодер шпинделя Syntec 22TB (Тайвань) 1 шт.
- Шпиндель Электрошпиндель 1 шт.
Дополнительные опции
- Приводной инструмент 4 шт.
- Приводной инструмент 3 шт.
- Гидравлический патрон
- Маслоуловитель
- F3+F9+F10 держатель инструмента
