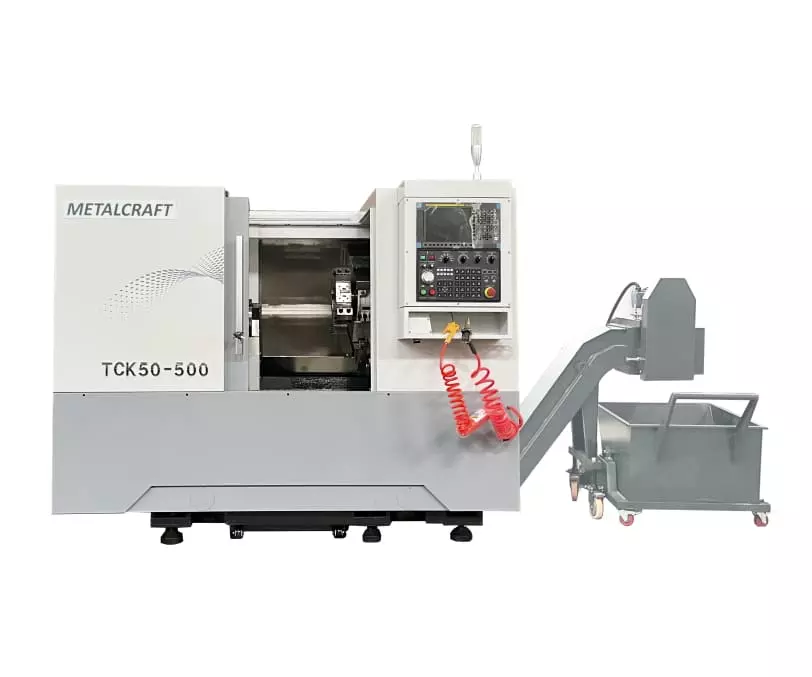

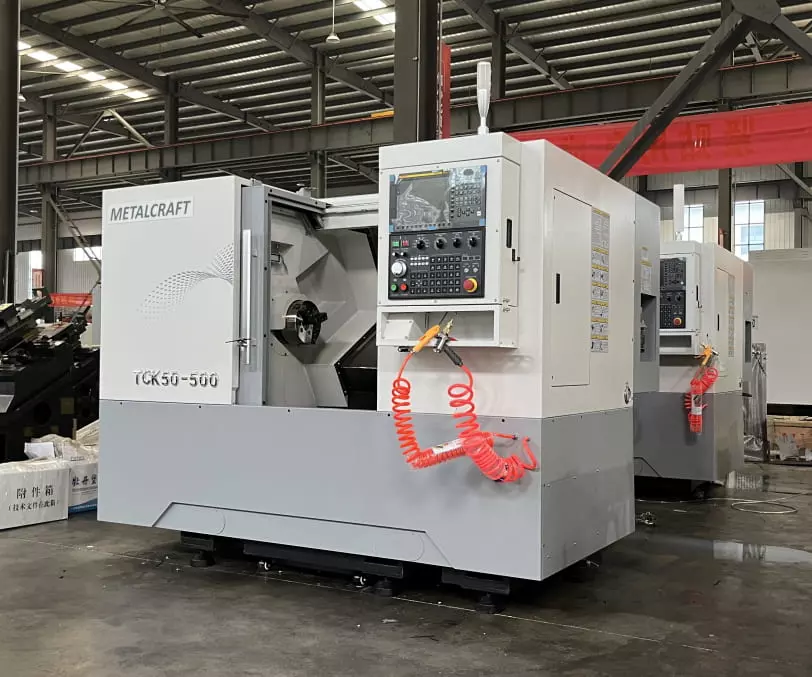

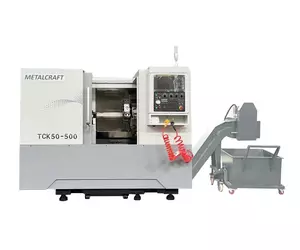

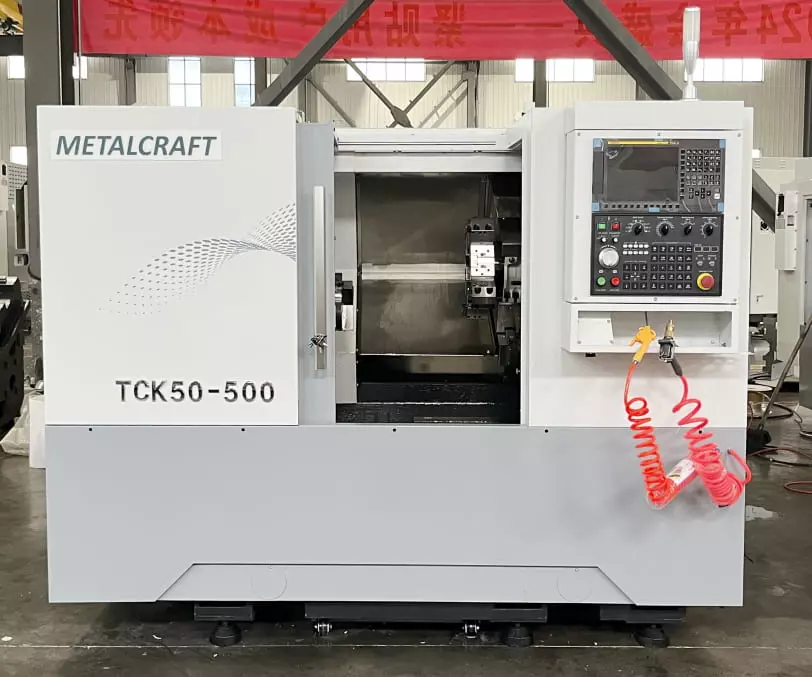

Горизонтальный токарный станок MetalCraft ТСК50-500 с ЧПУ Fanuc

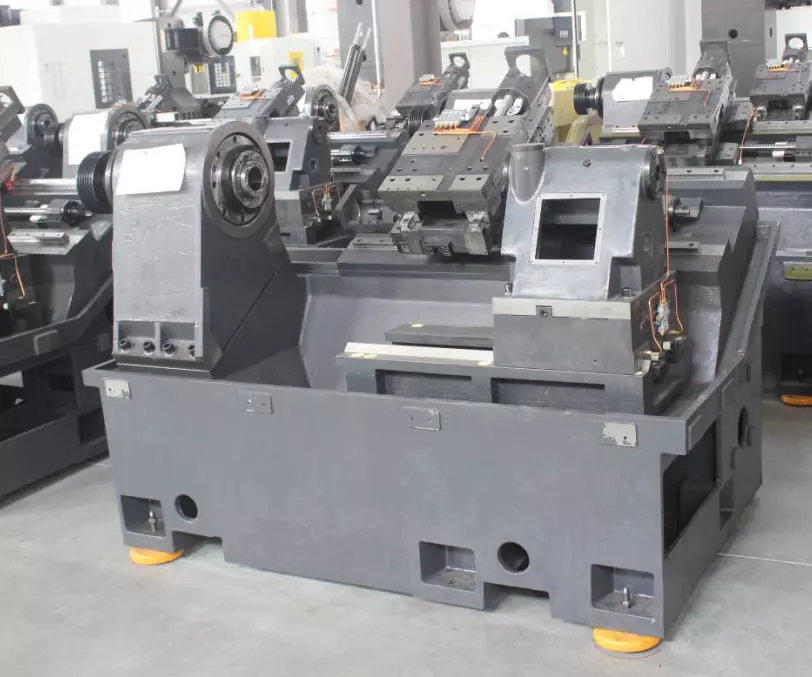

• Цельнолитая чугунная станина. В станках серии ТСК50-500 используется цельнолитая наклонная станина 30° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEM) для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого, все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
• Двигатель шпинделя. Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе двигателем FANUC BilP22/8000 (Япония) с увеличенным крутящим моментом 105/191 Н*м, с максимальной скоростью вращения 4000 об/мин и мощностью 11/15 кВт. Двигатели FANUC отличаются надежностью и высокой эффективностью, поэтому широко прменяются в современном станкостроении.
• Прецизионные направляющие Hiwin / PMI. В данной линейке оборудования используются передовые разработки современного станкостроения. Линейные направляющие качения роликового типа Hiwin / PMI (Тайвань) выполняют перемещение по осям X/Z с высокой точностью и скоростью. Широкое расположение направляющих обеспечивает стабильность; они полностью защищены и упрочнены.

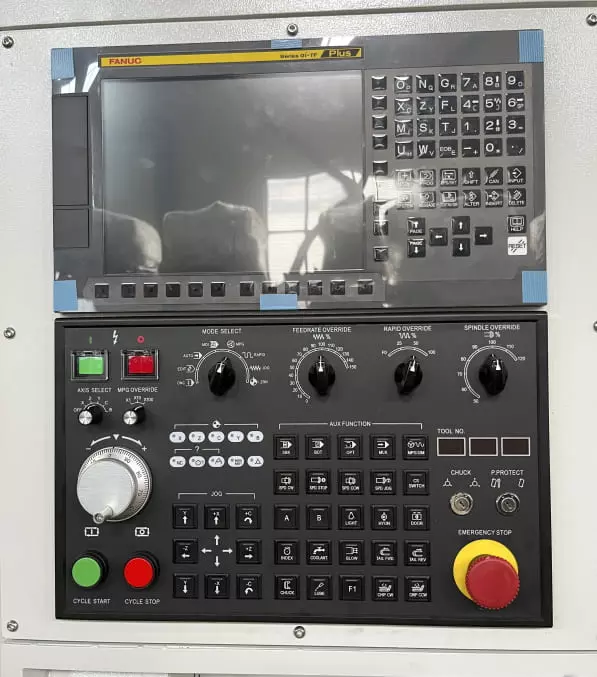

• Система ЧПУ и сервоприводы FANUC. Токарные станки ТСК50-500 оснащаются ЧПУ FANUC 0i-Tf(5) Plus (Япония) и серводвигателями по осям X/Z Bisc 12/3000 / Bisc12/3000 FANUC, которые отличаются широкими возможностями программирования и имеют свои особенности. FANUC является распространенной в России системой управления.

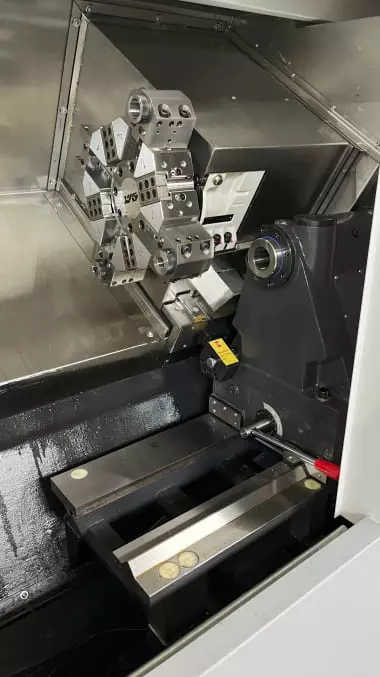

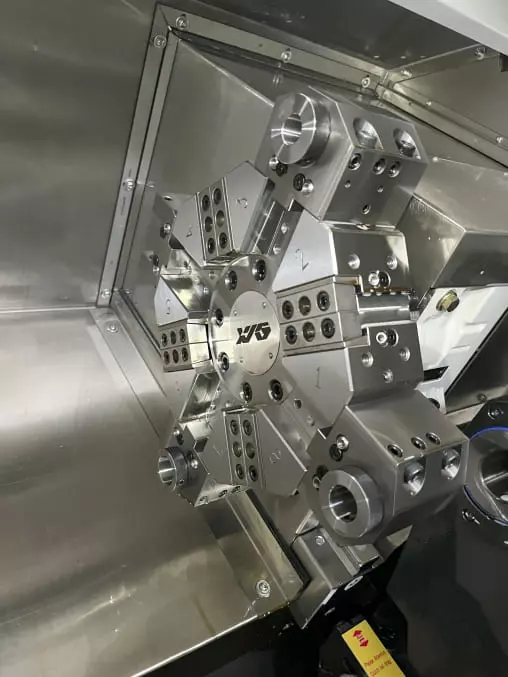

• Серворевольверная головка (Sanhe). Станки данной серии комплектуются револьверной головкой на 8 позиций инструмента (Sanhe). Исполнение — без приводного инструмента, с подачей СОЖ непосредственно через головку и инструмент. Смена позиций инструмента выполняется сервоприводом с фиксацией гидрозажимом для обеспечения плавного хода, надежности и жесткости даже в условиях повышенных нагрузок на режущий инструмент.
• Кондиционер электрошкафа. Назначение кондиционера электрошкафа станка — поддержание оптимальной температуры внутри шкафов управления. Система охлаждения предотвращает перегрев компонентов электроники, обеспечивая их стабильную работу. Принцип работы: кондиционер забирает горячий воздух изнутри электрошкафа, охлаждает его с помощью компрессора и хладагента, после чего подаёт обратно. Кондиционер оборудован фильтрами для очистки воздуха от пыли и влаги, что повышает его эффективность и дополнительно защищает компоненты электрошкафа станка. Преимущества использования кондиционера: стабильная работа электроники без сбоев из-за перегрева; увеличение срока службы электронных компонентов; снижение вероятности выхода из строя дорогостоящих модулей управления; возможность эксплуатации оборудования в условиях экстремальных (высоких) температур.
• Скиммер (отделитель масла из СОЖ). Скиммер — специальное устройство для сбора масла, поступающего из системы смазки станка, с поверхности СОЖ. Конструкция скиммера простая и надежная. Скиммер крепится к баку СОЖ и удаляет масло и другие загрязняющие вещества, оказавшиеся на поверхности смазочно-охлаждающих эмульсий. Удаление масла необходимо не только для продления срока службы эмульсии, но и для поддержания ее эксплуатационных свойств.

Стандартная комплектация

• Система ЧПУ FANUC 0i -Tf(5) Plus (Япония)

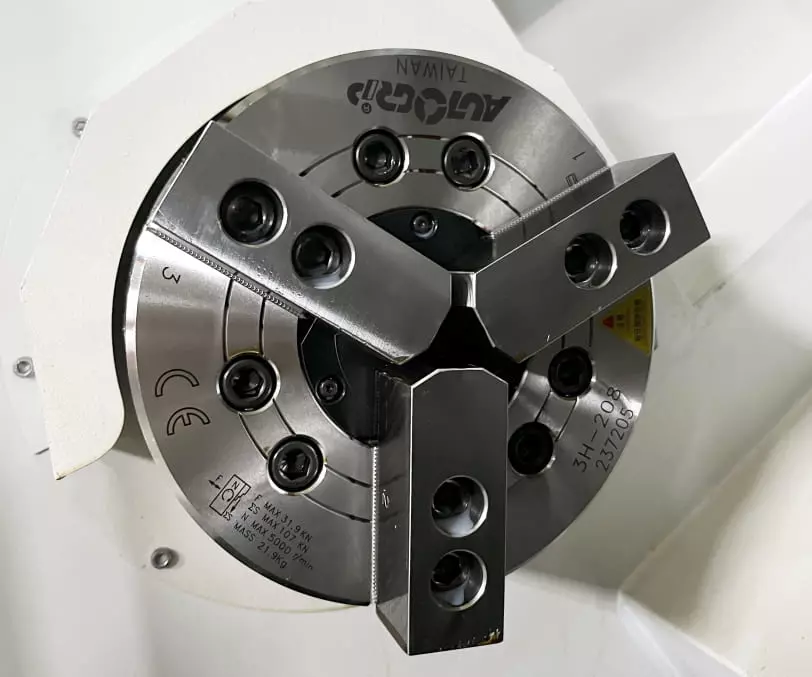

• Гидравлический патрон 3-х кулачковый 8" (203 мм) Autogrip / SEOAM (Тайвань)
• Двигатель шпинделя 11 / 15 кВт FANUC BilP22/8000 (Япония) c увеличенным крутящим моментом 105 / 191 Н*м
• Шпиндель А2-6
• Сервоприводы по осям X / Z FANUC Bis12B/3000 / Bis12/3000 (Япония)
• ШВП по осям X / Z HIWIN / PMI ( Тайвань)
• Линейные направляющие качения по осям X / Z HIWIN / PMI (Тайвань)
• Система диалогового программирования Manual Guide 0i
• Револьверная головка на 8 позиций Sanhe
• Клиновой блок
• Радиальный держатель инструмента для наружного точения
• Держатель торцевого инструмента
• Осевой держатель расточного инструмента
• Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм)
• Пистолет для подачи СОЖ

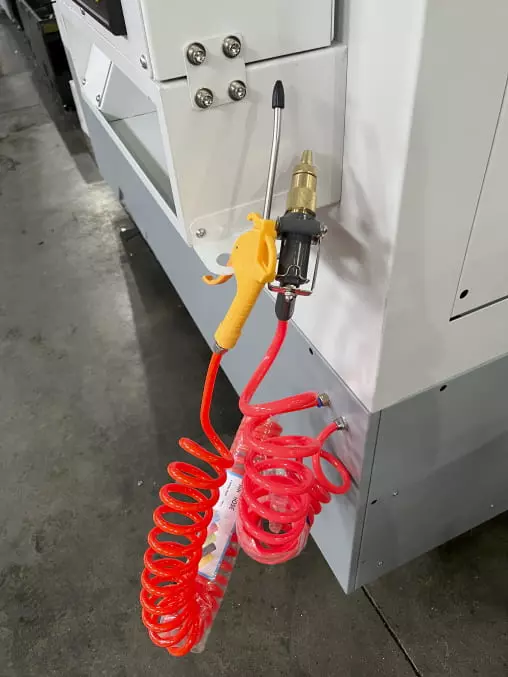

• Пневматический пистолет

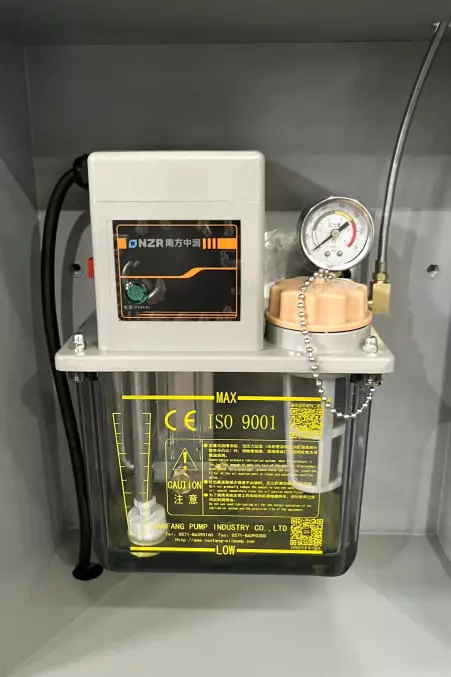

• Централизованная система смазки
• Трансформатор
• Автоматический конвейер для стружек
• Нормы безопасности СЕ
• Трехцветный индикатор состояния
• Светодиодное освещение
• Ящик с инструментами
• Гидравлическая программируемая пиноль задней бабки в комплекте с вращающимся центом
• Скиммер (маслоотделитель от СОЖ)
• Кондиционер электрошкафа
