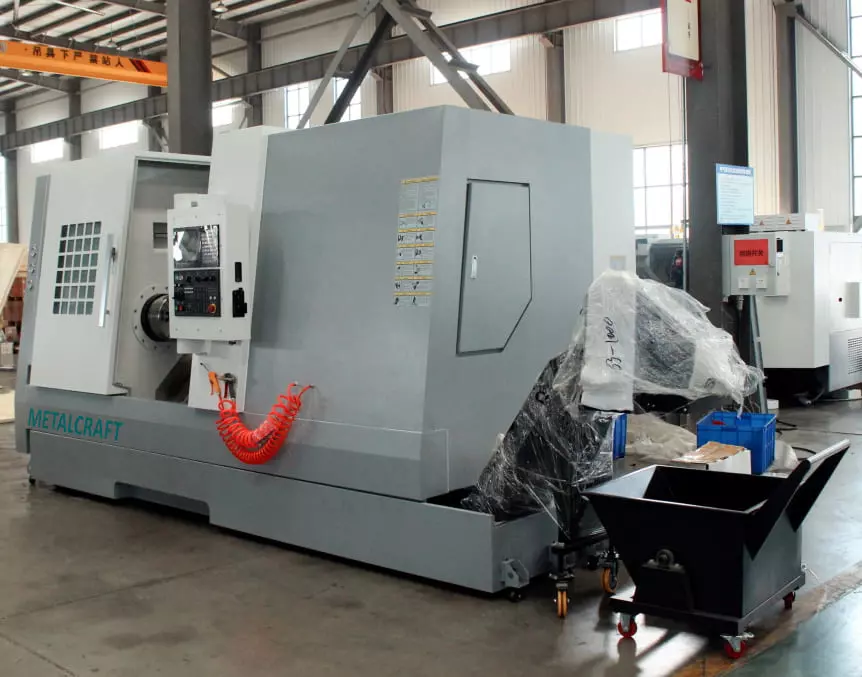

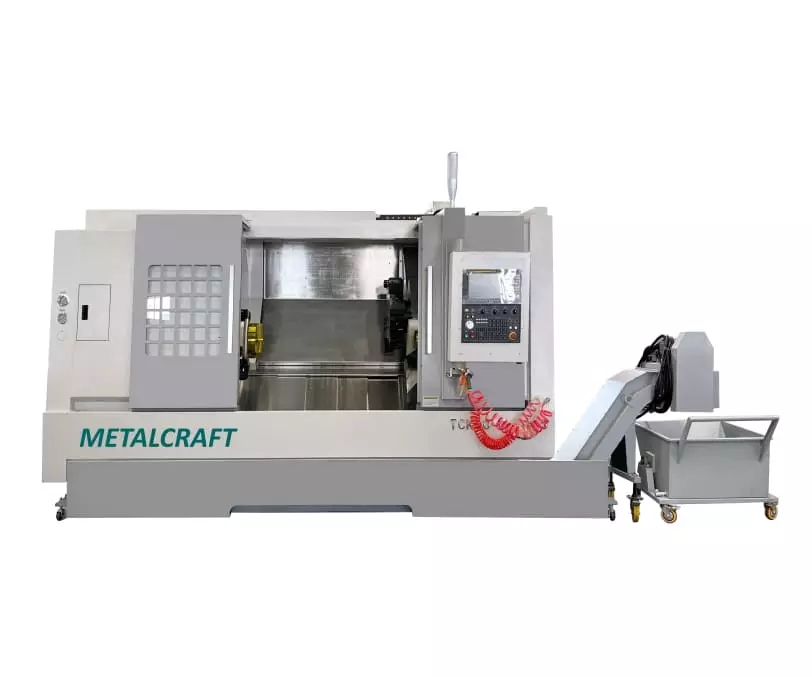

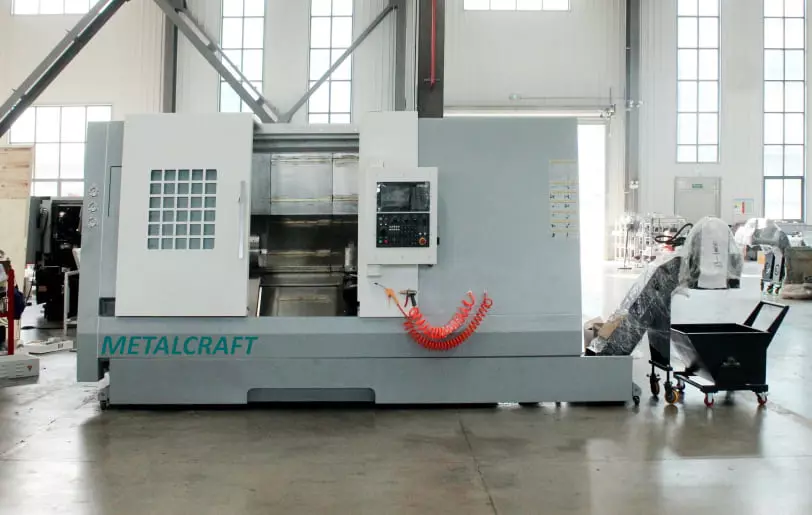

Горизонтальный токарный станок MetalCraft TCK60D-1000 с ЧПУ KND

• Цельнолитая чугунная станина. В станках серии TCK60D-1000 используется цельнолитая наклонная станина 45° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEM) для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого, все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
• Двигатель шпинделя. Высокопроизводительная токарная обработка на данной модели станка обеспечивается двигателем с максимальным крутящим моментом — 143 / 236 Н*м с максимальной скоростью вращения 3000 об/мин и мощностью 15/18,5 кВт. Двигатели KND оснащен внутренним термоэлементом, который рассеивает тепло с помощью независимого вентилятора.
• Прецизионные направляющие Hiwin / PMI. В данной линейке оборудования используются передовые разработки современного станкостроения. Линейные направляющие качения роликового типа Hiwin / PMI (Тайвань) выполняют перемещение по осям X/Z с высокой точностью и скоростью. Широкое расположение направляющих обеспечивает стабильность; они полностью защищены и упрочнены.
• Система ЧПУ и сервоприводы. Токарные станки TCK60D-1000 оснащаются ЧПУ и серводвигателями KND, которые отличаются широкими возможностями программирования. KND является распространенной в России системой управления.

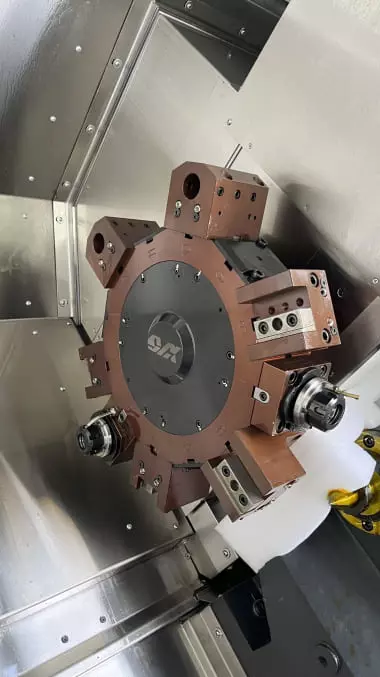

• Сервоприводная револьверная головка. Токарный станок ТСК60D-1000 комплектуютя револьверной головкой ВМТ65 на 12 позиций инструмента Sanhe (Китай). Исполнение головки — с приводом рабочего инструмента. Приводная головка позволяет использовать вращающийся инструмент в радиальном и аксиальном направлении. Система ВМТ лучше в жесткости крепления блока к револьверной голове за счет закрепления 4-мя винтами. Подача СОЖ осуществляется непосредственно через головку и инструмент.

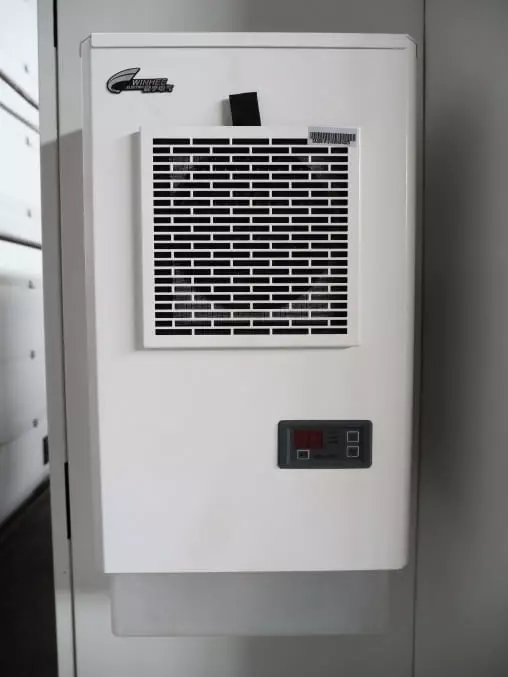

• Кондиционер электрошкафа. Назначение кондиционера электрошкафа станка — поддержание оптимальной температуры внутри шкафов управления. Система охлаждения предотвращает перегрев компонентов электроники, обеспечивая их стабильную работу. Принцип работы: кондиционер забирает горячий воздух изнутри электрошкафа, охлаждает его с помощью компрессора и хладагента, после чего подаёт обратно. Кондиционер оборудован фильтрами для очистки воздуха от пыли и влаги, что повышает его эффективность и дополнительно защищает компоненты электрошкафа станка. Преимущества использования кондиционера: стабильная работа электроники без сбоев из-за перегрева; увеличение срока службы электронных компонентов; снижение вероятности выхода из строя дорогостоящих модулей управления; возможность эксплуатации оборудования в условиях экстремальных (высоких) температур.

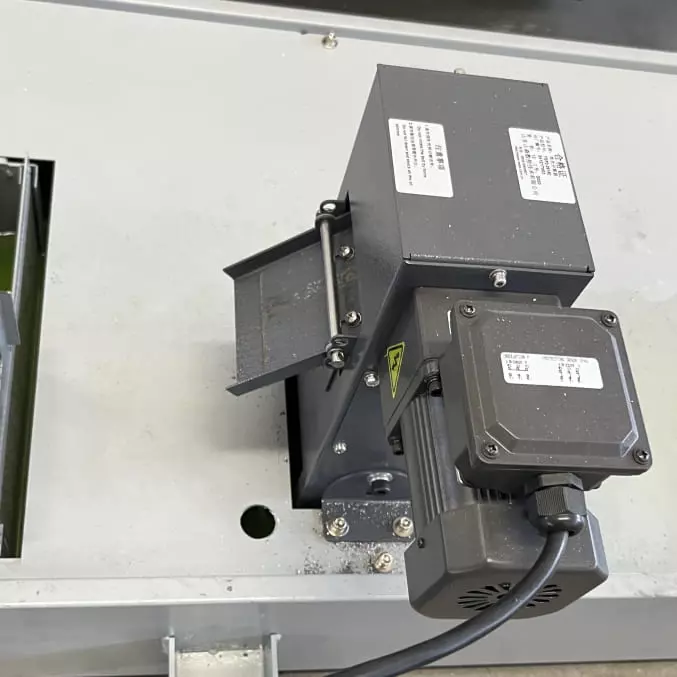

• Скиммер (отделитель масла из СОЖ). Скиммер — специальное устройство для сбора масла, поступающего из системы смазки станка, с поверхности СОЖ. Конструкция скиммера простая и надежная. Скиммер крепится к баку СОЖ и удаляет масло и другие загрязняющие вещества, оказавшиеся на поверхности смазочно-охлаждающих эмульсий. Удаление масла необходимо не только для продления срока службы эмульсии, но и для поддержания ее эксплуатационных свойств.

Стандартная комплектация

•  Система ЧПУ KND
• Гидравлический патрон 3-х кулачковый 10" (254 мм) Autogrip / SEOAM (Тайвань)
• Двигатель шпинделя 15 / 18,5 кВт KND c крутящим моментом 143 Н*м
• Шпиндель А2-8 Включено в стоимость станка
• Сервоприводы по осям X / Z 2,3 / 2,3 кВт KND
• ШВП по осям X / Z HIWIN / PMI ( Тайвань)
• Линейные направляющие качения по осям X / Z HIWIN / PMI (Тайвань)
• Револьверная головка на 12 позиций BMT65
• Радиальный держатель инструмента для наружного точения
• Держатель торцевого инструмента
• Осевой держатель расточного инструмента
• Переносной пульт управления
• Пистолет для подачи СОЖ
• Пневматический пистолет

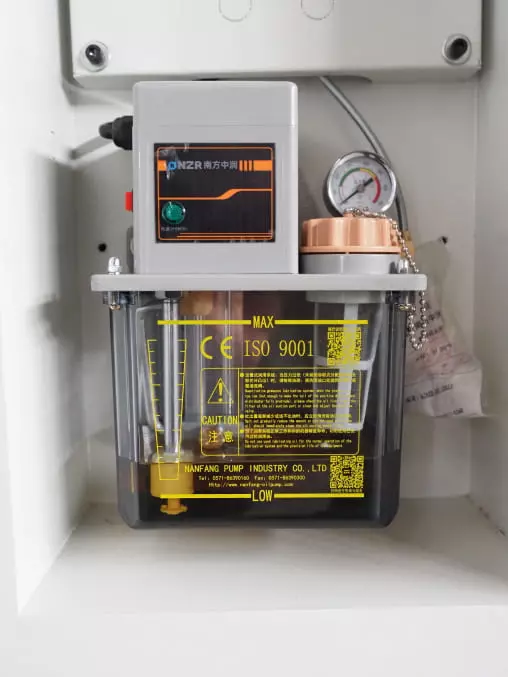

• Централизованная система смазки
• Трансформатор
• Автоматический конвейер для стружек
• Нормы безопасности СЕ
• Трехцветный индикатор состояния
• Светодиодное освещение
• Ящик с установочным приходом
• Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью
• Скиммер (маслоотделитель от СОЖ)
• Кондиционер электрошкафа
