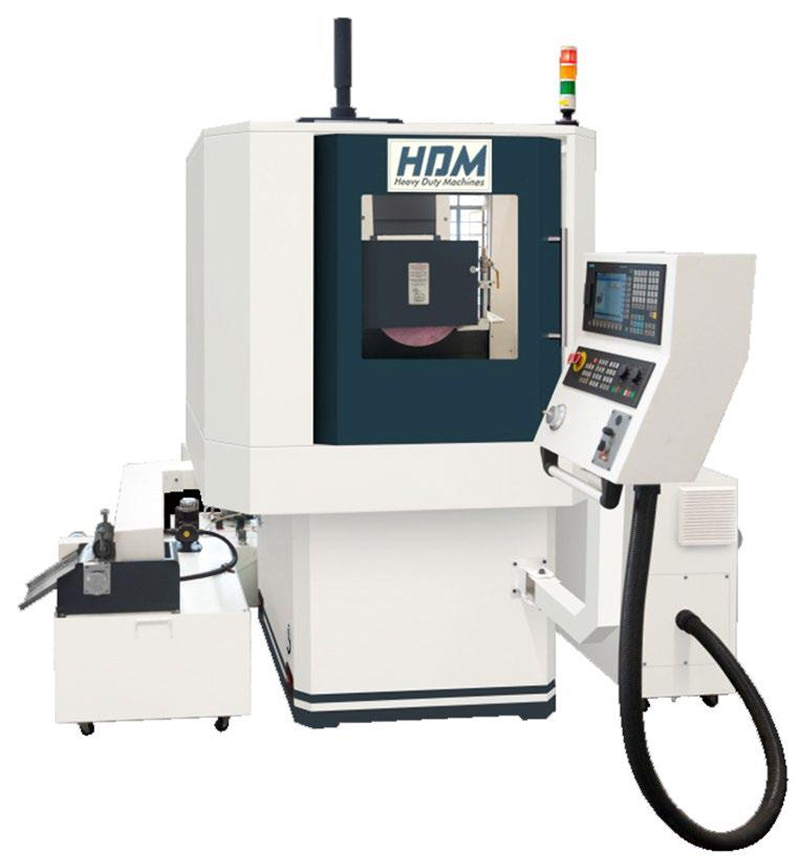

Плоскошлифовальный станок с ЧПУ HDM PHR 500С
Код товара: PHR 500С
Основные характеристики
Производитель:
Напряжение, В
380
Длина стола, мм
500
Ширина стола, мм
500
Мощность шпинделя, кВт
3700
Диаметр шлиф. круга, мм
300
Скорость шлиф. круга, об/мин
1400
Тип вертикальной подачи
Автоматическая
Тип поперечной подачи
Автоматическая
Масса, кг
2200
13 248 000 ₽
Плоскошлифовальный станок с ЧПУ PHR 500С обладает подвижной стойкой, горизонтальным шпинделем и поворотным столом. Он эффективно выполняет шлифование как магнитных, так и немагнитных заготовок с применением различных креплений. Профессиональные области применения этого станка охватывают инструментальные цеха, производственные линии, образовательные учреждения и исследовательские лаборатории.
Станки HDM могут быть использованы в таких отраслях промышленности, как производство подшипников, оборонная промышленность, производство пресс-форм, учебные институты, производство двигателей, садового инструмента, измерительных инструментов, оснастки, автомобильная промышленность, производство ирригационных систем, кухонных приборов, механических станков, насосов, огнеупорных изделий, текстильная промышленность и производство трансформаторов.
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Рабочая поверхность стола (Ø), мм
500
Макс. размер шлифуемой заготовки (Ø), мм
500
Макс. поперечное перемещение, мм
300
Рекомендуемая магнитная плита (Ø x В), мм
500 x 80
Макс. расстояние от центра шпинделя до поверхности стола, мм
525
Макс. высота заготовки с новым кругом на магнитной плите, мм
250
Макс. несущая способность стола, кг
300
Скорость стола (бесступенчатая регулировка), м/мин.
10-100
Поперечное перемещение, мм/об
0,5–20
Максимальная поперечная подача, мм/мин
3 000
Максимальная вертикальная подача, мм/мин
3 000
Минимальная вертикальная и поперечная подача, мм/мин
0,001
Величина вертикальной подачи, мм
0,001-0,1
Скорость вращения шлифовального шпинделя, об/мин
1400
Размер шлифовального круга (наружный диаметр x ширина x внутренний диаметр), мм
300 x 40 x 76.2
Ёмкость бака смазки, л
30
Рабочее давление, кг/см2
15
Приводной мотор шпинделя, л.с./кВт
5/3,7
Мощность поворотного стола, л.с./кВт
2/1,5
Полная мощность, л.с./кВт
12/9
Входной источник питания
3 ф. / 415 В перем. тока / 50 Гц
Габариты станка Д x Ш x В, мм
2500 x 2500 x 2400
Рабочие габариты станка (Д х Ш х В), мм
2900 x 4000 x 2400
Вес станка нетто/брутто, кг
2200/2800
Преимущества
- Плоскошлифовальные станки HDM разработаны опытными специалистами и инженерами, обладающими значительным опытом в создании высокоточных машин. Эти станки предназначены для длительной и надежной эксплуатации в условиях черновой и чистовой обработки, при условии правильного ухода.
- Прецизионный плоскошлифовальный станок с поворотным столом представляет собой результат многолетних исследований в технологии шлифования, предлагая высокую производительность в сочетании с простой конструкцией. Его прочная компоновка, а также понятное управление делают этот станок идеальным
выбором для решения различных производственных задач. - Все литые детали проходят закалку, что обеспечивает их устойчивость к деформациям. В производственном процессе используется специализированная технологическая оснастка, способствующая взаимозаменяемости компонентов.
- Качественный контроль осуществляется на каждом этапе, что гарантирует высокий уровень точности.
Комплектация
- Шлифовальный круг
- Фланец шлифовального круга
- Балансировочная оправка круга
- Комплект необходимых гаечных ключей
- Устройство автоматической правки круга с автокомпенсацией
- Мануал для управления механикой, электроникой и смазкой
- Болт для закрепления и снятия шлифовального круга
- Лампа станка
- Полностью закрытая кабинетная защита (загрузка детали краном сверху невозможна)
- Выравнивающие болты и подкладки
- Покрытие Turcite-B для всех трёх направляющих
- Постоянная автоматическая смазка с рециркулирующей фильтрацией в 3 осях и 2 винтах
- Шлифованный (класс C3) шариковый винт в осях Y и Z
- Система ЧПУ FANUC с сервоприводами прямого действия по 2 осям
- Система охлаждения с резервуаром, насосом, трубным соединением, форсункой и краном
- Частотный преобразователь для поворотного стола
- Электромагнитный стол с прямым шагом полюсов 6,5 мм (диаметр 500 мм) с электронным контроллером регулировки магнитного усилия и блоком намагничивания/размагничивания.
- Шпиндель с частотно-регулируемым приводом
- Автоматический магнитный сепаратор (60л/м) с стандартной системой охлаждения
- Дополнительный фланец круга
- Запчасти на 3 года профилактического обслуживания
- Руководство по эксплуатации на русском языке
