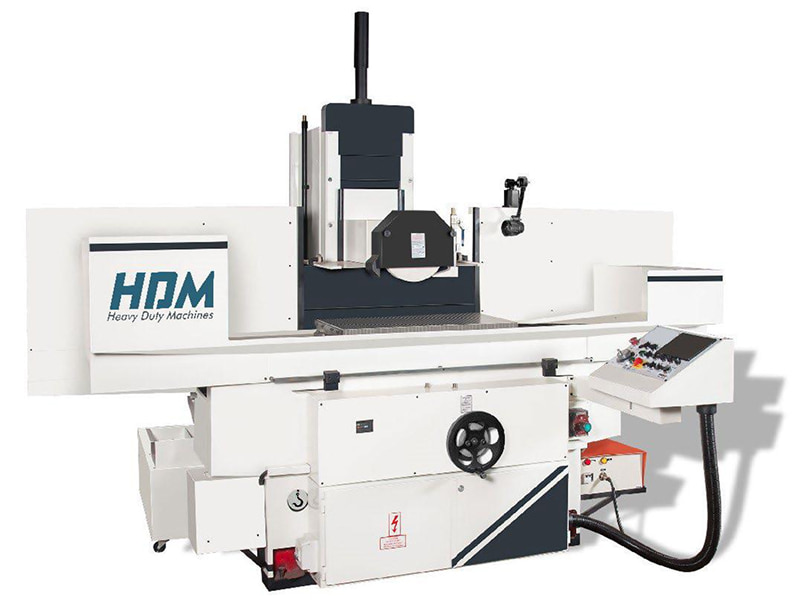

Плоскошлифовальный станок с ЧПУ HDM FASGM 8040
Код товара: FASGM 8040
Основные характеристики
Производитель:
Напряжение, В
380
Длина стола, мм
800
Ширина стола, мм
400
Мощность шпинделя, кВт
3700
Диаметр шлиф. круга, мм
300
Скорость шлиф. круга, об/мин
1400
Тип вертикальной подачи
Автоматическая
Тип поперечной подачи
Автоматическая
Масса, кг
4000
12 710 000 ₽
HDM серии FASGM 8040 — это полностью автоматический плоскошлифовальный станок с подвижной стойкой, горизонтальным шпинделем и столом поступательного перемещения. На станке можно выполнять шлифование заготовок, как обладающих, так и не обладающих магнитными свойствами, с фиксацией магнитом или креплениями. Возможные области применения станка: инструментальный цех, производство, обучение, проведение исследований.
Станки HDM серии FASGM могут быть использованы в таких отраслях промышленности, как производство подшипников, оборонная промышленность, производство пресс-форм, учебные институты, производство двигателей, садового инструмента, измерительных инструментов, оснастки, автомобильная промышленность, производство ирригационных систем, кухонных приборов, механических станков, насосов, огнеупорных изделий, текстильная промышленность и производство трансформаторов.
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Размер стола (Ш х Д), мм
800 x 400
Макс. размер шлифуемой заготовки (Д x Ш), мм
800 x 400
Макс. продольное перемещение, мм
900
Макс. поперечное перемещение, мм
440
Рекомендуемая магнитная плита (Д x Ш x В), мм
800 x 400 x 80
Макс. расстояние от центра шпинделя до поверхности стола, мм
525
Макс. высота заготовки с новым кругом на магнитной плите, мм
300
Макс. несущая способность стола, кг
650
Скорость стола (бесступенчатая регулировка), м/мин.
от 2 до 30
Поперечное перемещение (бесступенчатая регулировка), мм/мин.
от 120 до 1200
Автоматическая поперечная подача при каждом реверсе стола (регулируемая), мм
от 0,5 до 20
Автоматический подъем (быстрое позиционирование), мм/мин.
300
Шаг вертикальной подачи (маховик ручного управления), мм
0,001
Шаг автоматической вертикальной подачи (регулируемый), мм
от 0,001 до 0,1
Шаг поперечной подачи (маховик), мм
0,01
Скорость вращения шлифовального шпинделя, об/мин.
1400
Размер шлифовального круга (наружн. диам. x ширина x внутр. диам.), мм
300 x 40 x 76,2
Емкость бака для гидравлической жидкости, л
150
Рабочее давление, кг/см2
18
Асинхронный двигатель шпинделя, л.с. / кВт
5 / 3,7
Асинхронный двигатель гидравлической системы, л.с. / кВт
3 / 2,2
ОБЩАЯ МОЩНОСТЬ, л.с. / кВт
10 / 7,5
Входной источник питания
3 ф. / 415 В перем. тока / 50 Гц
Габариты упаковки (Д х Ш х В), мм
4100 x 2800 x 2100
Вес станка нетто/брутто, кг
4000/4600
Преимущества
- Конструкция колонны соответствует мировым стандартам, в которой совмещение поверхностей всех трех направляющих выполнено максимально точно, что обеспечивает идеальную перпендикулярность осей.
- Литые части станка изготовлены из чугунного литья, аналогичного сорту МЕХАНИТ, и снабжены оптимальным количеством ребер жесткости для большей стабильности и жесткости конструкции.
- Ключевые компоненты станка (шпиндель станка, гидравлический блок питания и гидроцилиндр) изготавливаются на собственных производственных мощностях и подлежат строгому контролю качества, что обеспечивает взаимозаменяемость и быструю доступность деталей.
- ПЛК последней версии на базе автоматических микропрерывателей и автоматических выключателей для защиты двигателя обеспечивают защиту электрических и электронных частей и простоту диагностики.
- Система под управлением NC-контроллера производства Mitsubishi, включая HMI (7-дюймовый цветной сенсорный экран) и серводвигатель, что облегчает диагностику в случае любого сбоя в будущем.
Комплектация
- Шлифовальный круг.
- Фланец шлифовального круга.
- Балансировочная оправка круга.
- Комплект необходимых гаечных ключей.
- Устройство правки круга с алмазом.
- Болт для закрепления и снятия шлифовального круга.
- Лампа станка.
- Водная защита направляющих от СОЖ и шлифовальной пыли.
- Выравнивающие болты и подкладки.
- Покрытие Turcite-B для всех трёх направляющих.
- Постоянная автоматическая смазка с рециркулирующей фильтрацией в 3 осях и 2 винтах.
- Роликовые шариковые винты по осям Y и Z.
- Контроллер Mitsubishi с HMI, PLC и сервоприводом по оси Y, т.е. вертикальной оси.
- Система охлаждения с резервуаром, насосом, трубным соединением, форсункой и краном.
- Электромагнитный стол с шагом полюсов 6,5 мм (800 × 400 мм) с электронным контроллером для регулировки магнитного усилия и блоком намагничивания/размагничивания.
- Комплект запасных частей для планового тех. обслуживания на 3 года.
- Руководство по эксплуатации на русском языке.
- Система фильтрации СОЖ с бумажными лентами.
- Частотный преобразователь для шпиндельного двигателя 5 л.с. (3.7 кВт).
- Дополнительный фланец круга.
- Автоматическое устройство параллельной правки с автокомпенсацией.
- Устройство для осевой и радиальной правки круга.
