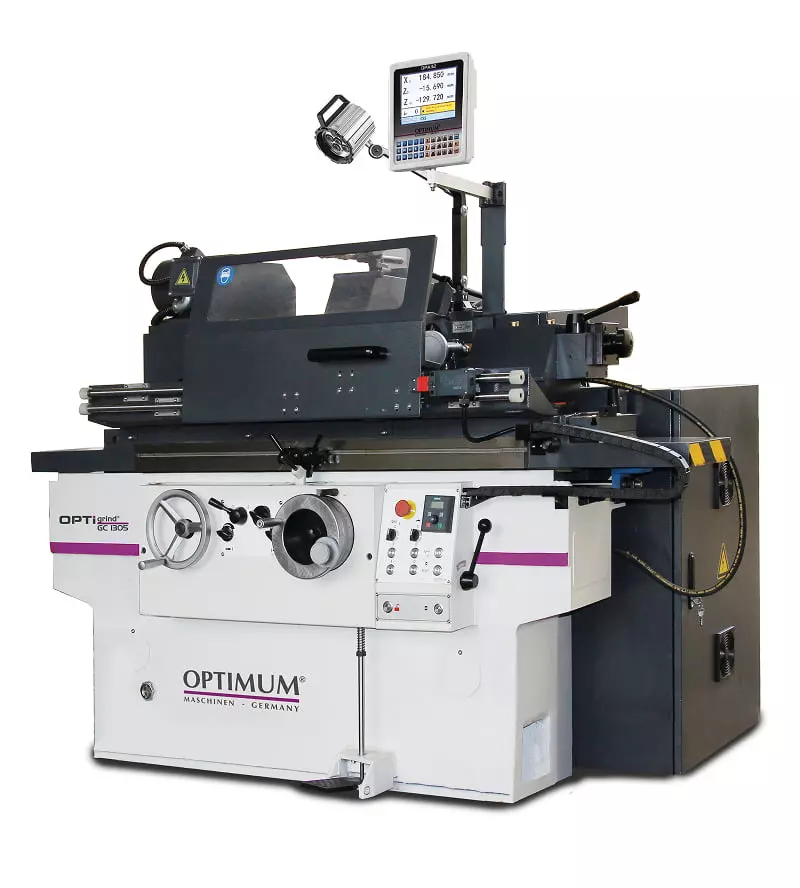

Круглошлифовальный станок с автоматической подачей и УЦИ Optimum GC 1305
Код товара: GC 1305
Основные характеристики
Производитель:
Напряжение, В
380
Мощность шпинделя, кВт
4000
Диаметр шлиф. круга, мм
200
Скорость шлиф. круга, об/мин
1670
Наличие УЦИ
Нет
Масса, кг
2500
Станок является тяжёлым шлифовальным оборудованием, в конструкции которого учтены и усовершенствованы профессиональные преимущества ведущих моделей шлифовальных станков. Цельнолитая станина и широкое основание станка, обеспечивают высокую жёсткость, виброустойчивость и точность геометрии при нагрузках. Имеет высокую производительность. Предназначен для шлифования цилиндрических и конических деталей.
Направляющие закалены методом индукционного нагрева и отшлифованы, что повышает износостойкость и долговечность. Массивная передняя бабка с главной шпиндельной системой на конических роликоподшипниках обеспечивает минимальное радиальное и осевое биение при работе под нагрузкой. Высокая плавность хода даже при максимальной частоте вращения шпинделя. Все зубчатые колёса коробки передач крупногабаритные, изготовлены из легированной стали, закалены и отшлифованы.
Промежуточная коробка — механически переключаемая, четырёхступенчатая, в сочетании с высококачественной системой частотного регулирования, обеспечивающей оптимальный диапазон скоростей. Режим быстрого перемещения по осям X и Z обеспечивает ускоренное позиционирование суппорта и сокращает вспомогательное время. Регулируемая предохранительная муфта в защитном кожухе предотвращает повреждение и выход из строя механизма подачи. Для выполнения конического шлифования стол может поворачиваться; шкала обеспечивает точную установку в требуемое положение. Передняя бабка поворачивается в диапазоне от 0° до 90° для выполнения наружного конического шлифования.
Продольная направляющая стола и поперечная направляющая шлифовальной бабки выполнены в комбинации V-образной и плоской направляющих для оптимальной точности и плавности хода. Поворотный шпиндельный корпус (до 180°) для выполнения внутренних шлифовальных работ. Головка может поворачиваться для наружного или внутреннего шлифования.
Характеристики
Преимущества
Комплектация
Инструкции
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики Optimum GC 1305
Конус шпинделя
MK4
Электропитание
400 В, 50 Гц, 3 фазы
Габариты (ДхШхВ), мм
2500×1600×1000
Диапазон поворота стола влево/вправо
–90° / +30°
Мощность привода, кВт
4
Общая мощность, кВт
5,63
Горизонтальный шпиндель
N
Мощность привода заготовочного шпинделя, кВт
0,75
Макс. ход рабочего стола, мм
640
Длина шлифования, мм
500
Глубина внутреннего шлифования, мм
125
Макс. масса заготовки между центрами, кг
50
Наружный диаметр (с/без люнета)
8–60 мм / 8–200 мм
Внутренний диаметр (с/без люнета), мм
35–100 мм / 25–100 мм
Плавная регулировка подачи по продольной оси, м/мин
0,1 – 4
Перемещение на 1 оборот маховика, мм
1
Перемещение на 1 деление лимба маховика, мм
0,005
Частота вращения заготовочного шпинделя, об/мин
25 – 380
Частота вращения шпинделя шлифовальной бабки, об/мин
1670
Диапазон поворота заготовочной бабки, °
0 – 45°
Отклонения от круглости (наружная / внутренняя), мкм
1,5 / 2,5
Шероховатость поверхности (наружная / внутренняя), мкм Ra
0,32 / 0,63
Размер круга для внутреннего шлифования (макс./мин.), мм
Ø50×25×Ø13 / Ø45×35×Ø10
Ход пиноли, мм
25
Конус пиноли задней бабки
MK4
Мощность насоса СОЖ, кВт
0,13
Высота центров, мм
135
Мощность двигателя гидронасоса, кВт
0,75
Вес, кг
2500
Преимущества

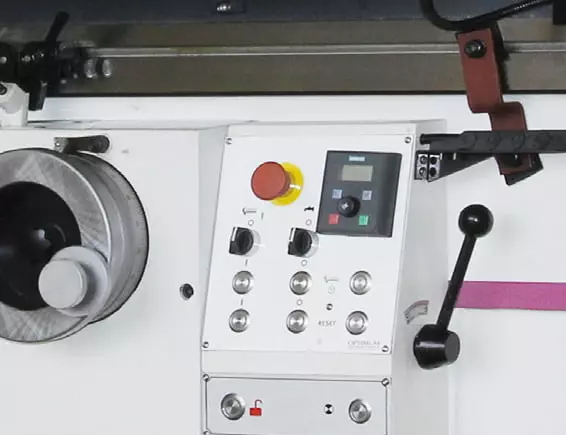

- Хорошо организованная и эргономично расположенная панель управления.

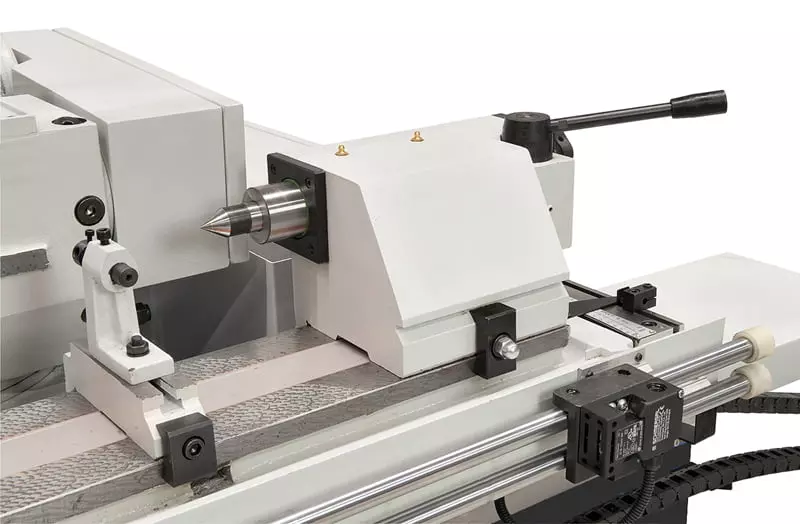

- Гидравлическая задняя бабка.
Гидравлическая задняя бабка отличается максимальной точностью и жёсткостью. Перемещение осуществляется с помощью ножной педали.
- Стол.

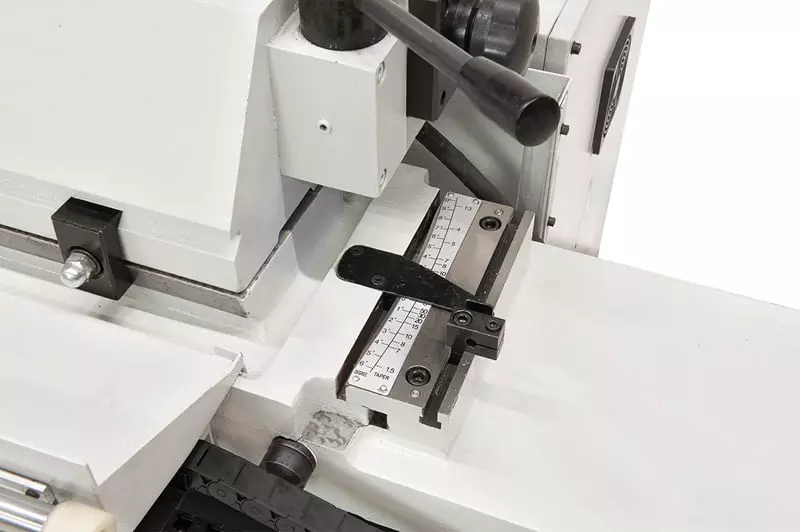

Стол может наклоняться в диапазоне от +30° до -90° для выполнения конического шлифования между центрами.
- Электромагнитная прижимная плита.

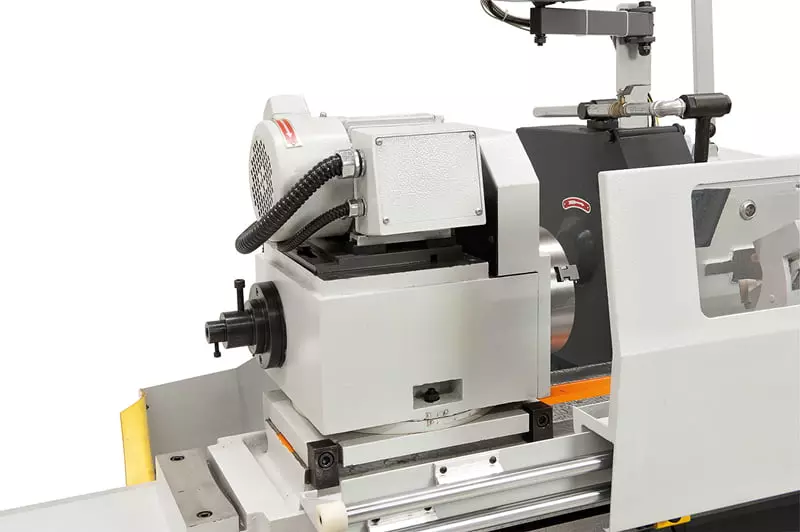

Головка шпинделя поворачивается для выполнения конических операций в диапазоне от 0° до 90°.
Комплектация
- Станок
- Инструкция на русском языке
