Комбинированные гидравлические пресс-ножницы HKM-60
Код товара: HKM-60
Основные характеристики
1 550 000 ₽
Гидравлические комбинированные пресс-ножницы – это специальное оборудование заготовительного участка, которое предназначено для резки сортового, фасонного и полосового проката, квадратной и круглой стали, швеллеров, уголков, круга, вырубки пазов, а также для пробивки отверстий прямоугольной, квадратной, круглой или любой другой формы в фасонном, полосовом и листовом прокате, включая пробивку пазов прямоугольной и треугольной формы. В этой серии станков, благодаря двум педалям, в одно и то же время можно управлять рабочими станциями независимо друг от друга.
Характеристики
Преимущества
Комплектация
Рабочие модули
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Мощность гидравлики (два двигателя), кВт
5,5
Bec, кг
2000
Габариты (ДхШхВ), мм
1740x840x1830
Усилие, Тн
60
Количество гидроцилиндров
2
Количество рабочих мест
2
Количество модулей резки
2
Держатель пуансона
Зажимной патрон
Система смазки
Ручная
Задний упор для автоматической резки
В наличии
Данные для материала с пределом прочности N/мм2
450
Гидравлика
Rexroth
Двигатель
Siemens
Клапана
Rexroth
Насос
Sunny
Электрика
Schneider
Модуль пробивки отверстий (сменный модуль)
Диаметр х макс. Толщину, мм
Ø 25х16
Диаметр x Толщину, мм
Ø 50x8
Максимальный Диаметр, мм
Ø 110x3
Ход, мм
80
Кол-во отверстий в мин. (20мм)
11x20
Глубина Зева, мм
300
Рабочая высота, мм
1000
Модуль резки круглого/квадратного прутка
Круг/Квадрат
Ø 45
☐40x40 мм
☐40x40 мм
Модуль резки уголка
Угловой Профиль (90°)
120x120x12
Угловой Профиль (45°)
50x50x5
Рабочая высота, мм
1150
Листовой Металл
Модуль резки полосы
250x16
Модуль резки полосы
400x8
Длина Ножа, мм
410
Резка уголка по одной стороне, мм
80x12
Рабочая Высота, мм
940
Модуль вырубки V образный
Толщина
100x100x8
Модуль для гибки полосы
V - Образный Гибочный Пресс, Гибка Прутка Макс.
250x12
V - Образный Гибочный Пресс, Гибка Лиcта Макс
500x3
U-I Образные Ножи
120x53x5.5
Т Образные Ножи
125x62.5x6.5x9
Модуль вырубки П образный
Толщина, мм
10
Ширина, мм
57
Глубина, мм
100
Рабочая Высота, мм
950
Компоновка станка

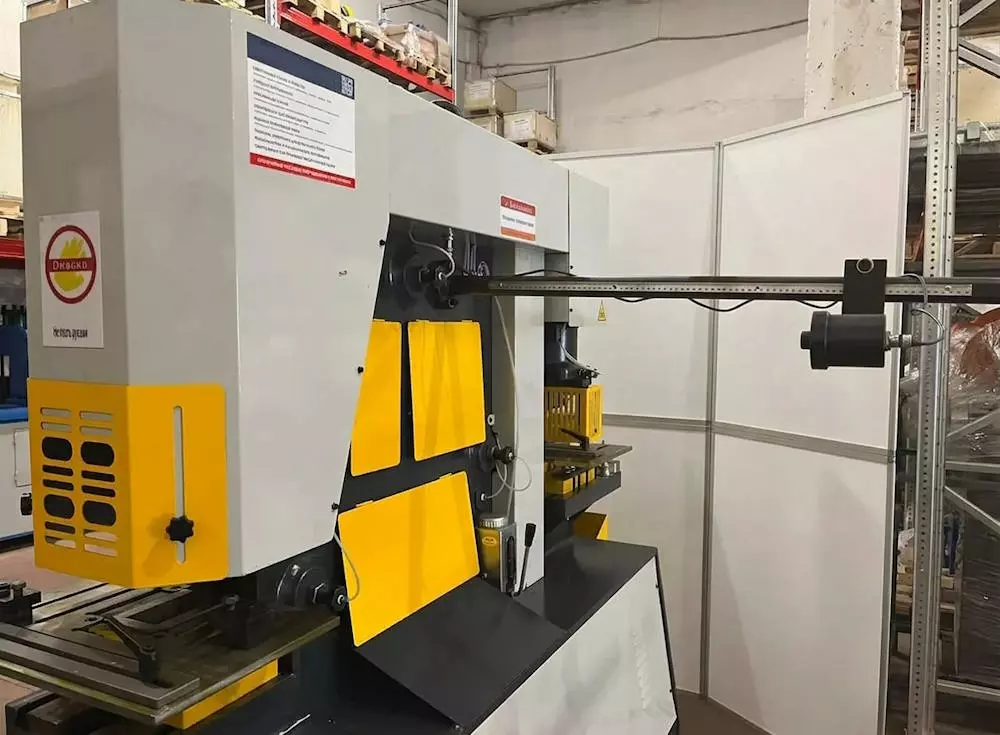

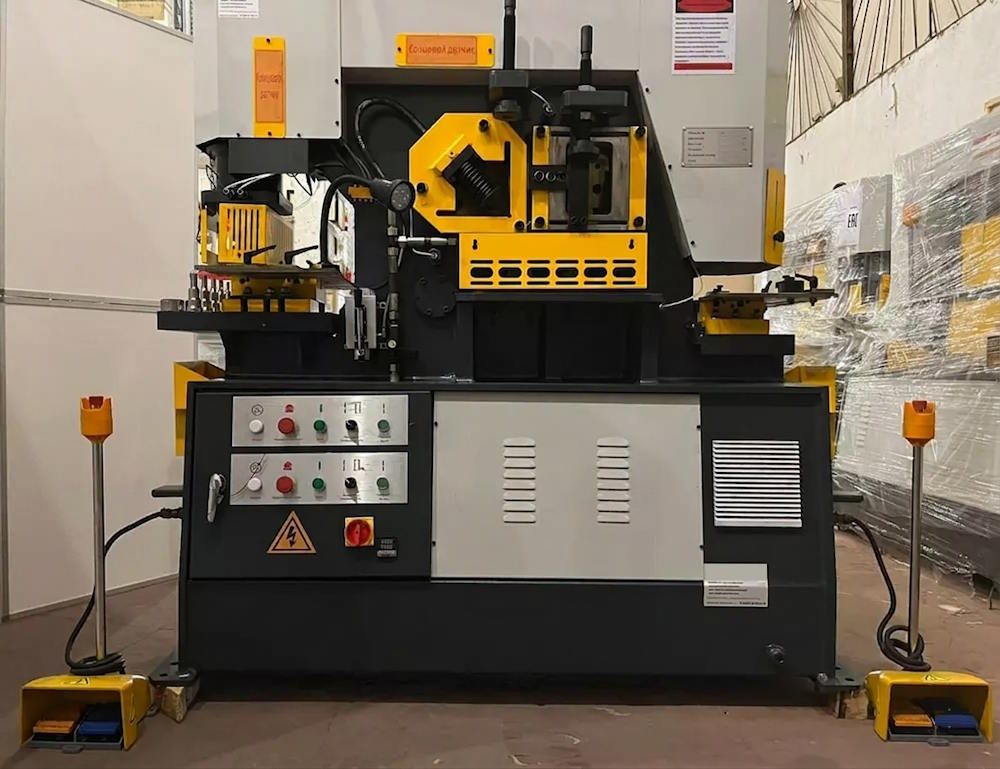

2 панели управления для 2х операторов станка, Пробивка отверстий с лазерным указателем, Линейка для резки пластины, Пробивка более 20 мм
Преимущества
Пять модулей станка в зависимости от комплектации позволяет выполнить следующие операции:
Стандартная комплектация:
- A — Модуль пробивки отверстий (сменный модуль);
- B — Модуль резки уголка;
- C — Модуль резки круглого/квадратного прутка;
- D — Модуль резки полосы;
- E – Модуль вырубки V образный.
Дополнительная комплектация которая поставляется со станком:
- А — Модуль для гибки полосы 250*5 (сменный модуль, устанавливается вместо модуля пробивки);
- А — Модуль для вырубки седловин на трубах диаметром 25, 32, 40 (кроме HKM-120) (сменный модуль, устанавливается вместо модуля пробивки);
- А — Модуль пробивки отверстия на трубах диаметром 25, 32, 42 мм, пуансоны для пробития отверстия на трубах 4, 6, 8мм (только на HKM-90), (сменный модуль, устанавливается вместо модуля пробивки).
Комплектация
- Пуансон и матрица Ø (25x16 + 5 комплектов)
- Держатель пуансона
-
1 выносной педальный модуль
-
2 выносных педальных модуля
-
Комплект ножей для резки листа
-
Комплект ножей для резки круглого и квадратного прутка
-
Комплект ножей для резки уголка
-
Комплект V вырубка 100х100мм (1-2-3-4-5)
-
Централизованная система смазки
-
Задний упор с кнопкой запуска

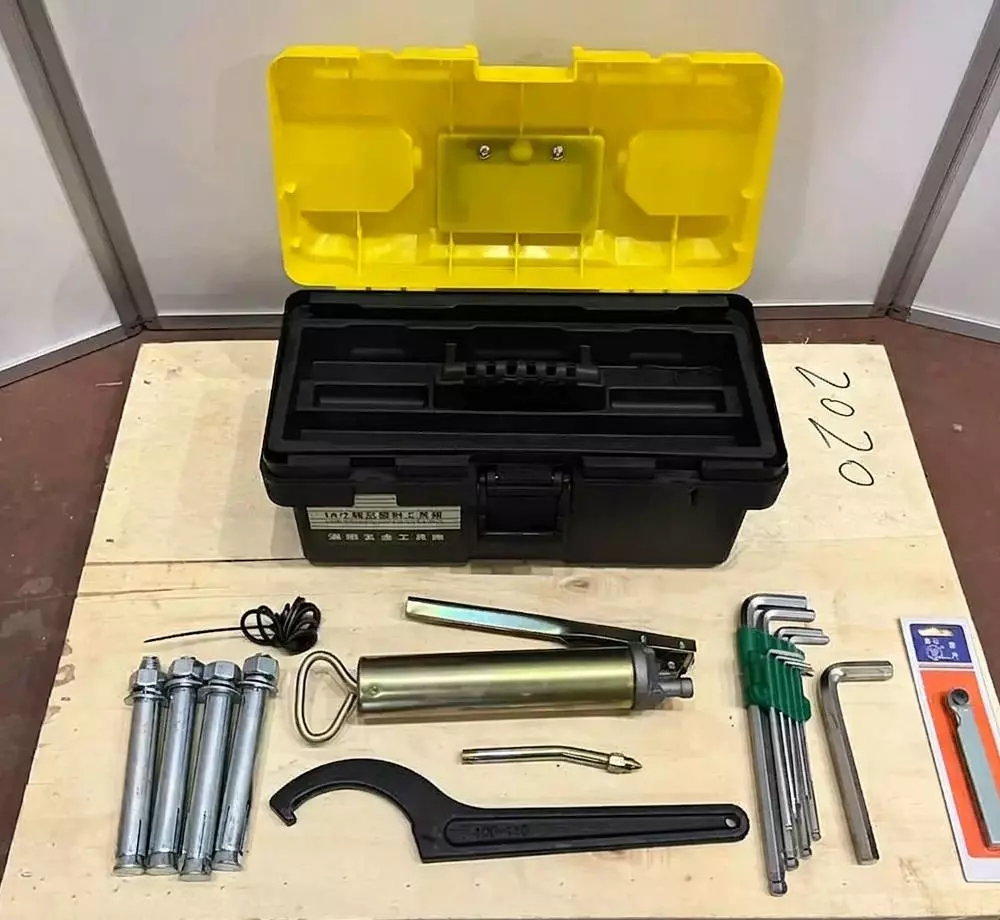

- С-образный ключ
- Рабочее освещение
- Руководство пользователя
Комплекты опциональных ножей и модулей:
- Комплект ножей для рубки швеллера
- Комплект ножей для рубки двутавра
- Комплект ножей для рубки тавра
- Комплект ножей для П-образной вырубки
- Модуль для вырубки полок на швеллере
-
Модуль для вырубки отверстий в швеллере
Рабочие модули

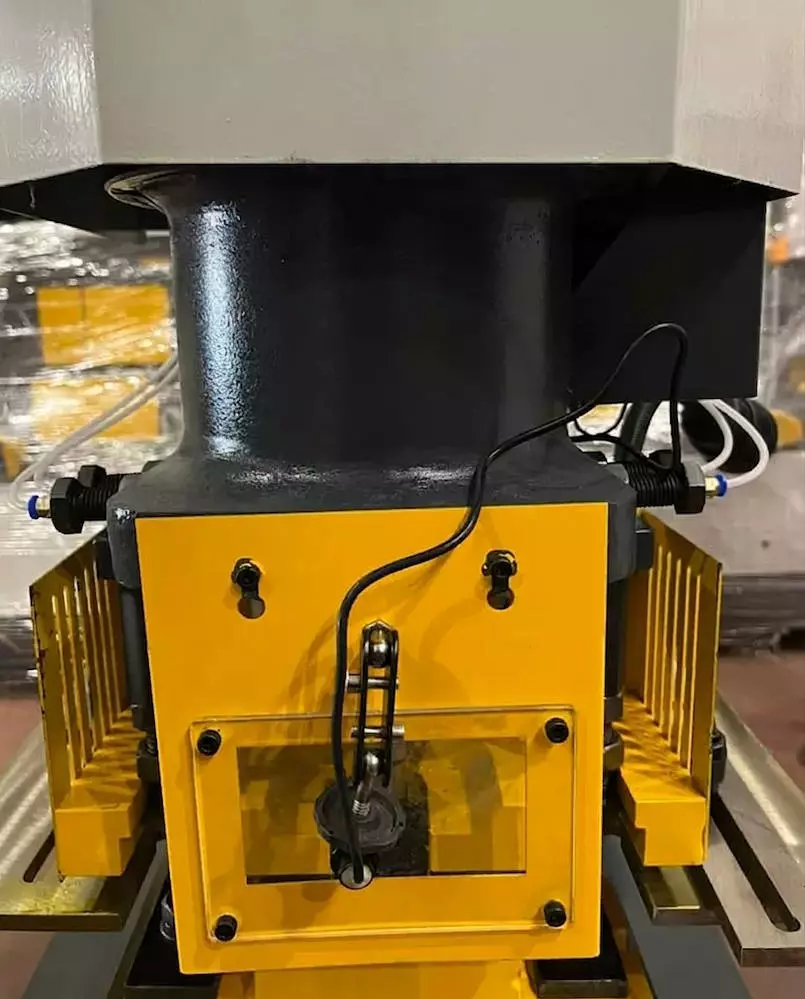

- Пробивка отверстий. Со станком поставляется 6 комплектов оснастки (матрица+пуансон) для пробивки отверстий d 10, 12, 14, 16, 18, 22 в листовом металле. Матрицу и пуансон можно легко заменить в держателе.
- Модуль резки уголка. Резка уголка под углом 90°. Для исключения косины резки уголка по вертикали
применяется верхний упор. Для безопасности оператора, предусмотрен гидравлический зажим, который надежно фиксирует заготовку.
- Модуль резки круглого/квадратного прутка. Модуль предназначен для рубки квадратного и круглого прутка.
Для исключения косины рубки уголка по вертикали применяется регулируемый верхний упор.
- Модуль резки полосы. Специальные ножи прямоугольной формы с симметричным креплением. Ножи имеют 4 рабочие кромки. При затуплении режущей кромки ножа, нет необходимости его сразу менять. Оператор может перевернуть нож острой кромкой и продолжить работу. Опорный стол с гидравлическим зажимом заготовки для точного позиционирования и безопасности.
- Модуль вырубки V образный. Служит для точной и быстрой вырубки угла 90°.
Дополнительные модули:
- Модуль для гибки полосы. Модуль гибки металлической размером 250 мм х 5мм и пределом текучести до 245 Мпа.
- Модуль для вырубки седловин на трубах. Модуль вырубки седловин на трубах диаметром 25, 32, 40.
- Модуль пробивки отверстия на трубах. Модуль пробивки отверстия на трубах диаметром 25, 32, 42 мм. Длина до 2000 мм в стандартной комплектации.
Имеется защитный кожух модуля резки полосы с прорезью в центре и регулируемый упор, для резки уголка под разными углами.
