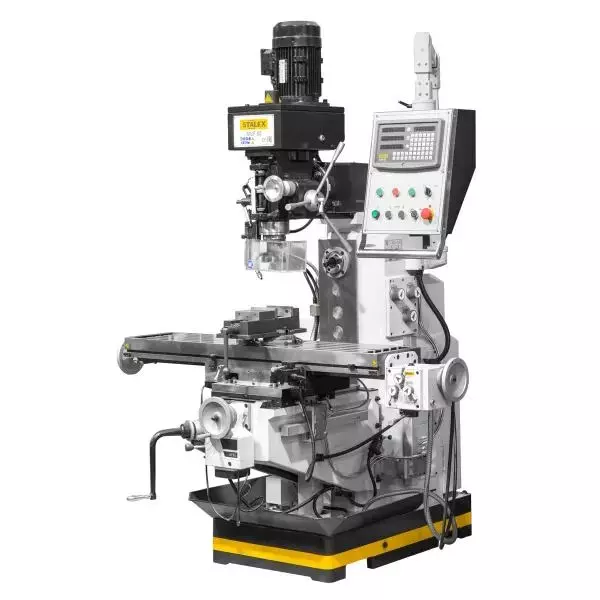

Универсальный фрезерный станок STALEX MUF65
Код товара: MUF65
Основные характеристики
Производитель:
Длина стола, мм
1270
Ширина стола, мм
280
Конус шпинделя
ISO40
Тип размещения
Напольный
Наличие УЦИ
Да
Мощность, Вт
2200
Max диаметр фрезерования концевой фрезой
25
Min обороты шпинделя, об/мин
40
Max обороты шпинделя, об/мин
2000
Напряжение, В
380
Расстояние шпиндель-стойка, мм
600
Расстояние шпиндель-стол, мм
370
Автоподача по оси X
Да
Автоподача по оси Y
Да
Автоподача по оси Z
Нет
Вес, кг
1300
1 163 750 ₽
Сертификат официального дилера
STALEX MUF65 — универсальный консольно-фрезерный станок для обработки металла фрезерованием и сверлением. Сочетание вертикального и горизонтального шпинделя с поворотной шпиндельной бабкой делает его гибким инструментом для небольших деталей в инструментальном, ремонтном и мелкосерийном производстве. Компактные габариты и масса 1300 кг позволяют размещать станок даже на ограниченных участках.
Назначение
Станок предназначен для фрезерования и сверления чёрных металлов: максимальный диаметр сверления — 30 мм, торцевания — 25 мм. В шпиндель с конусом ISO40 устанавливаются торцевые и концевые фрезы, свёрла. Подходит для обработки одиночных деталей и небольших партий, в том числе при ремонтных и доводочных работах.
Конструкция

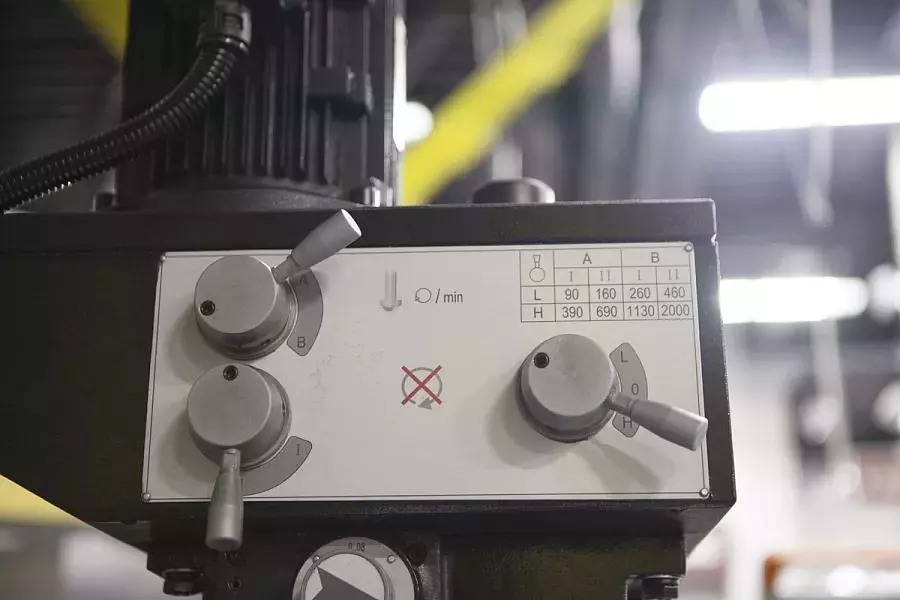

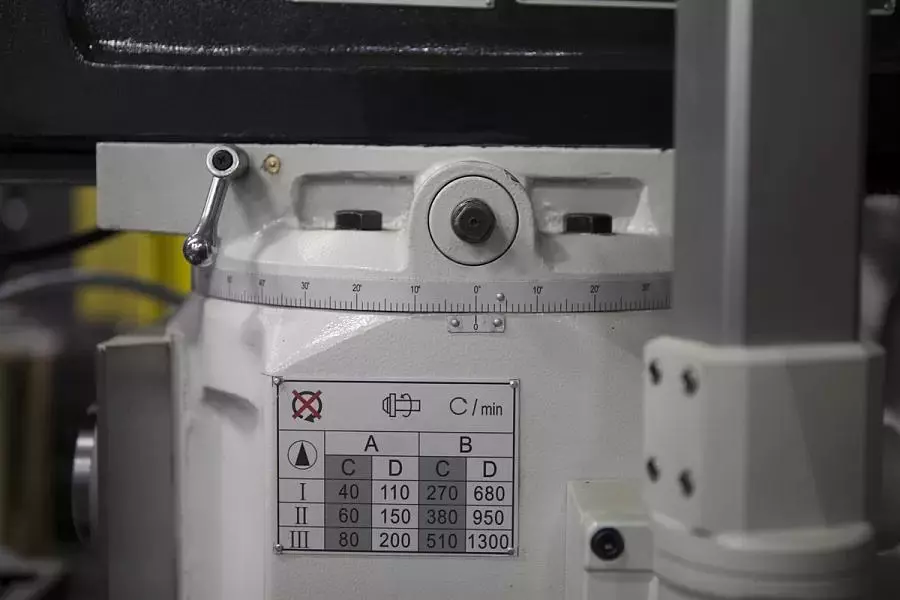

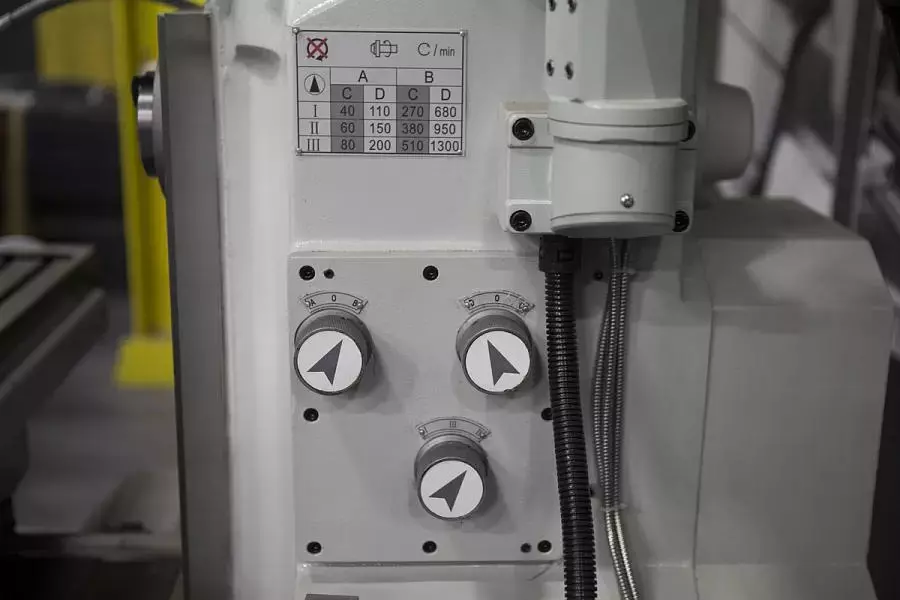

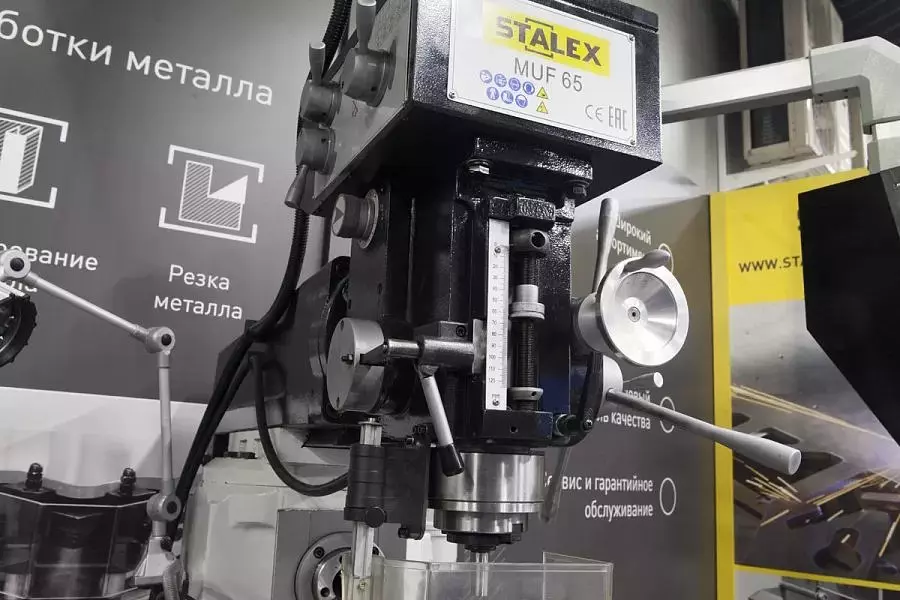

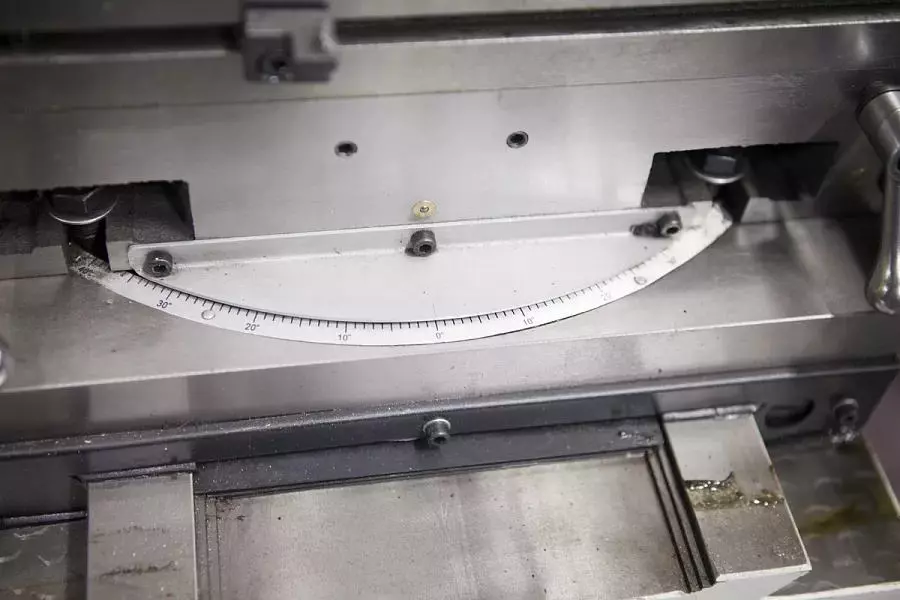

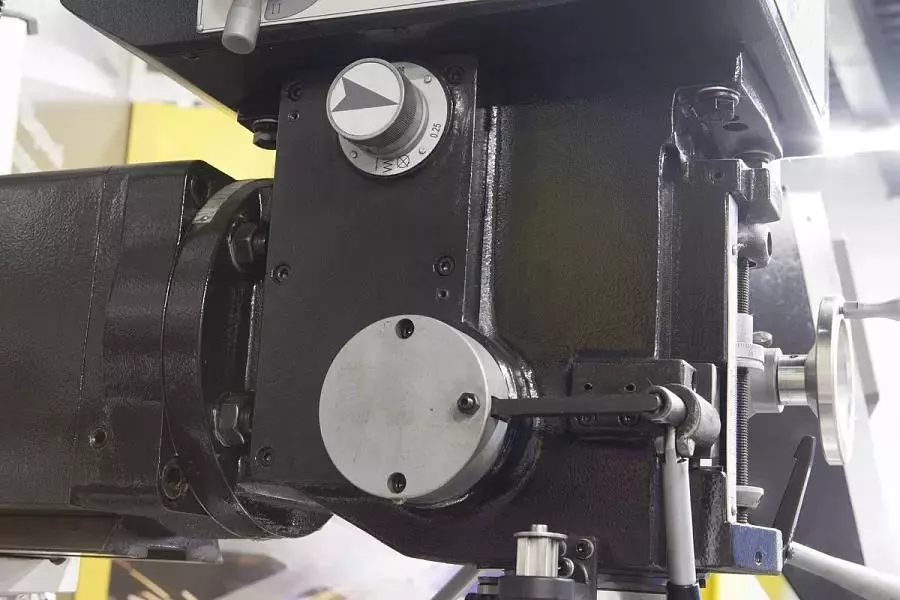

Шпиндельная бабка поворачивается на 360° вокруг станины в горизонтальной плоскости, а передняя бабка наклоняется в пределах ±45°, что позволяет вести обработку под разными углами и переходить к горизонтальному фрезерованию. Поперечное перемещение шпиндельной бабки обеспечивается ползуном, рабочий стол перемещается на 750×270 мм и регулируется по высоте относительно шпинделя. Главный привод даёт многоступенчатую регулировку оборотов: 90–2000 об/мин для вертикального шпинделя и 40–1300 об/мин для горизонтального. Привод вертикального и горизонтального шпинделей рассчитан на двигатели по 2,2 кВт.
Характеристики
Преимущества
Комплектация
Инструкции
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики STALEX MUF65
Напряжение питания, В
380
Макс. диаметр сверления, мм
30
Макс. диаметр торцевой фрезы, мм
100
Макс. диаметр концевой фрезы, мм
25
Конус шпинделя
ISO40

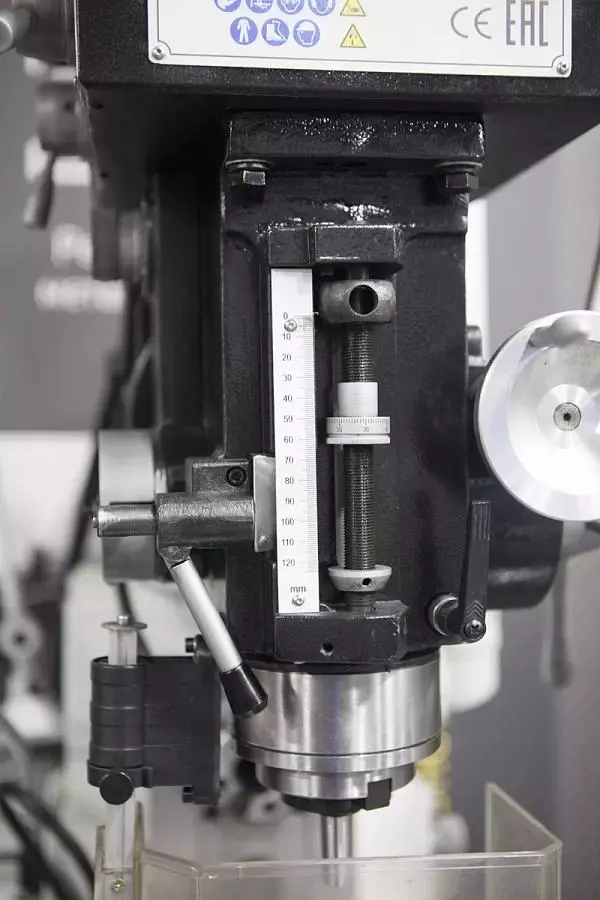

Ход пиноли шпинделя, мм
120
Диапазон наклона головки
±45⁰
Расстояние шпиндель-стол
35-370 мм
Расстояние ось шпинделя-колонна
220-600 мм
Размер стола
1270*280 мм

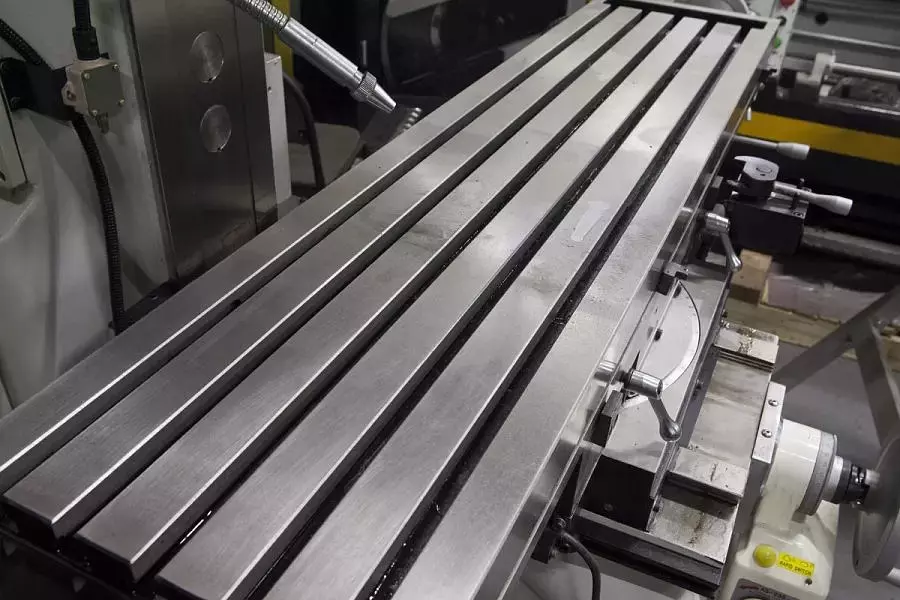

Т-образный паз/расстояние
4 шт./14 мм
Частота вращения шпинделя, об/мин
90-2000 вертикальный, 40-1300 горизонтальный
Габариты (ДхШхВ), мм
1760х1400х2150
Масса нетто/брутто, кг
1300/1500
Мощность, кВт
2.2
Ход стола по оси Х x Y х Z
750(680 авт.) x230x360 мм
Ускоренный ход стола по оси Х
8 32-700 мм/мин
Преимущества

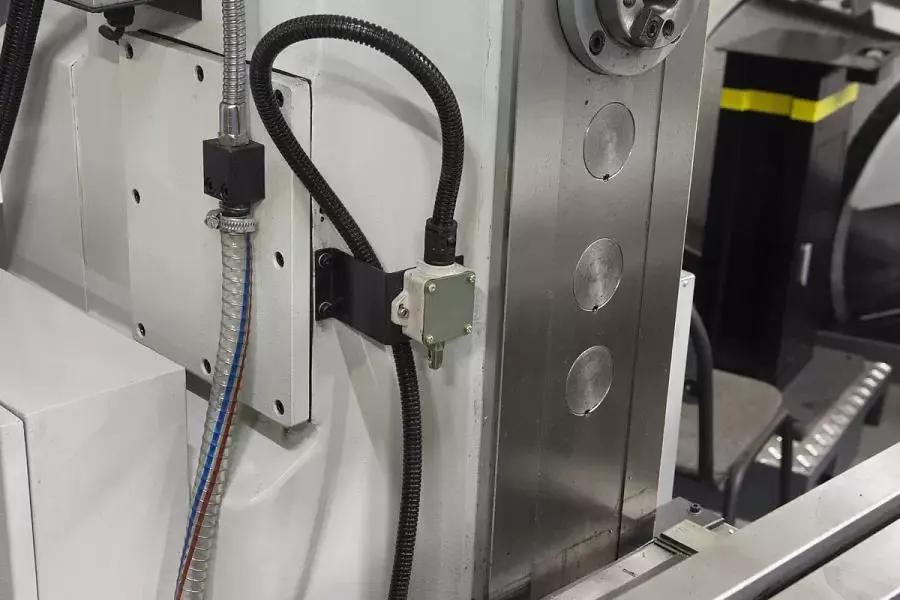

- Штатная система подачи СОЖ. Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки

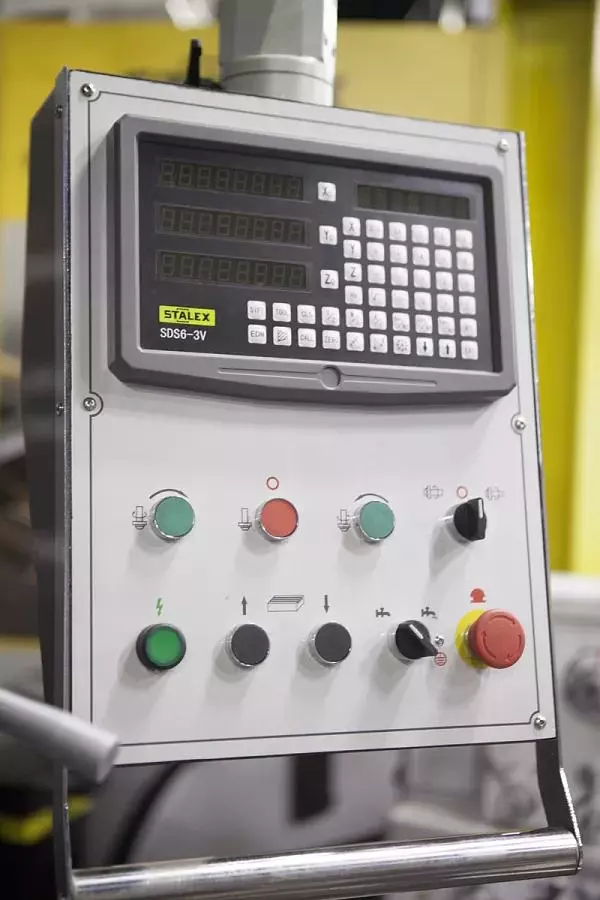

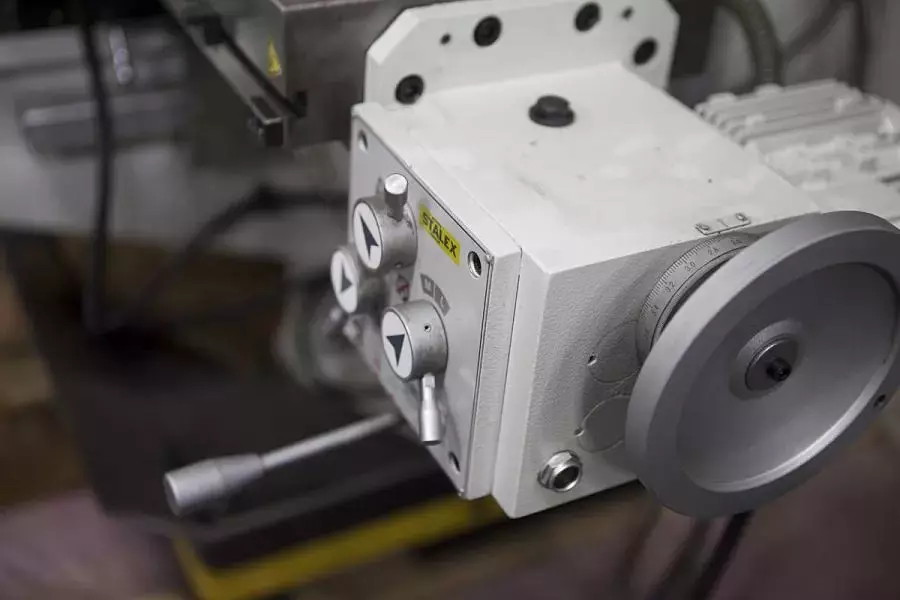

- Удобное управление. Удобное и простое управление станком с эргономичной панели

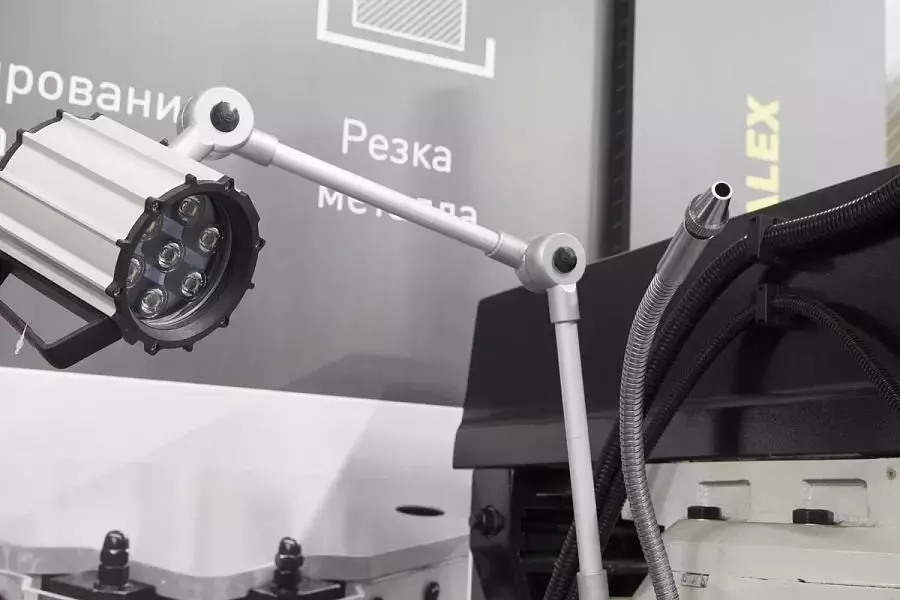

- Лампа освещения. Светильник предназначен для освещения рабочей поверхности

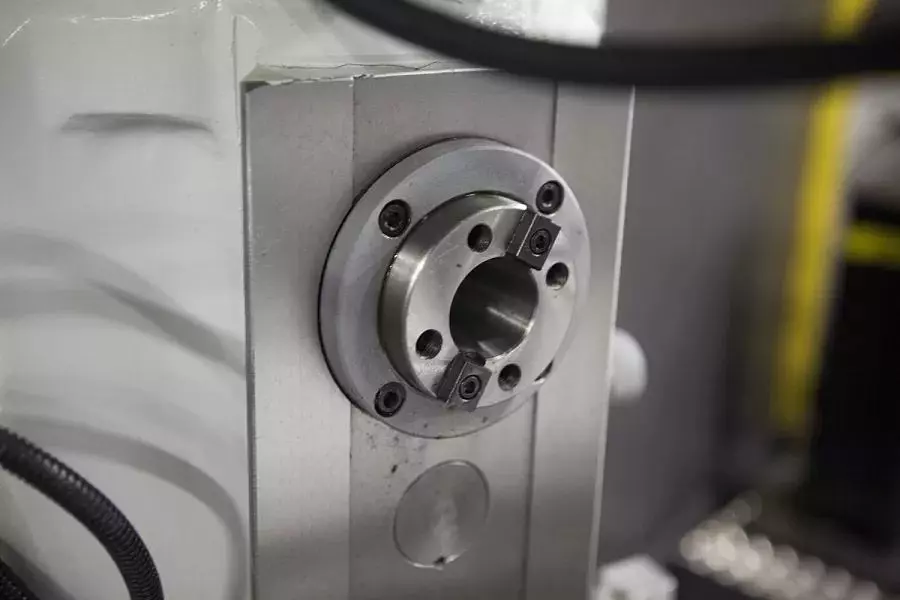

- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Вращение вертикального шпинделя через редуктор с зубчатым приводом
- Автоматическая подача по оси Х/Y
- Электромотор по оси Z
- Стандарт СЕ

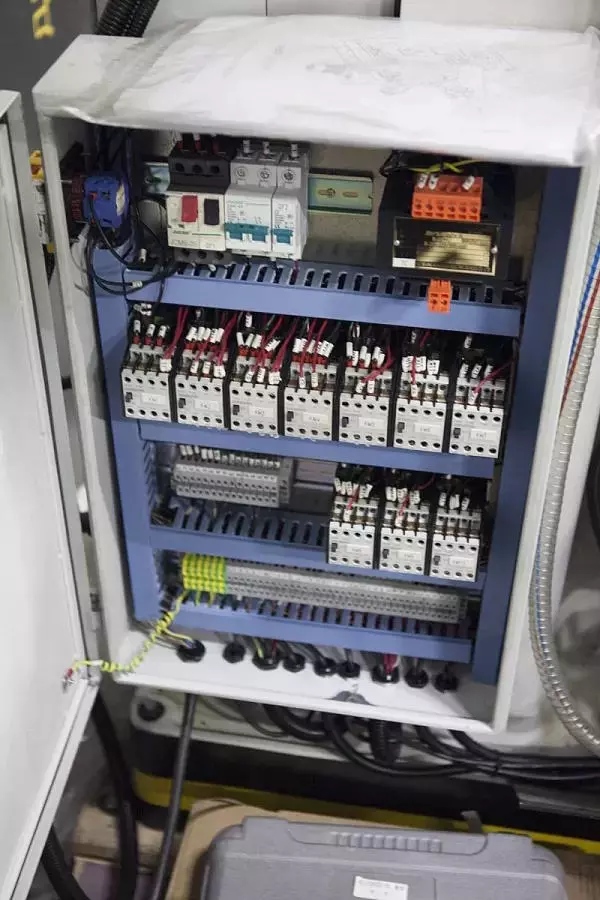

- Электрокомпоненты Siemens
Комплектация
Стандартная комплектация
- Сверлильный патрон Ø16 мм
- Оправка сверлильного патрона
- Автоподачи по осям X/Y
- Зажимная тяга, 2 шт
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования
- Лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
