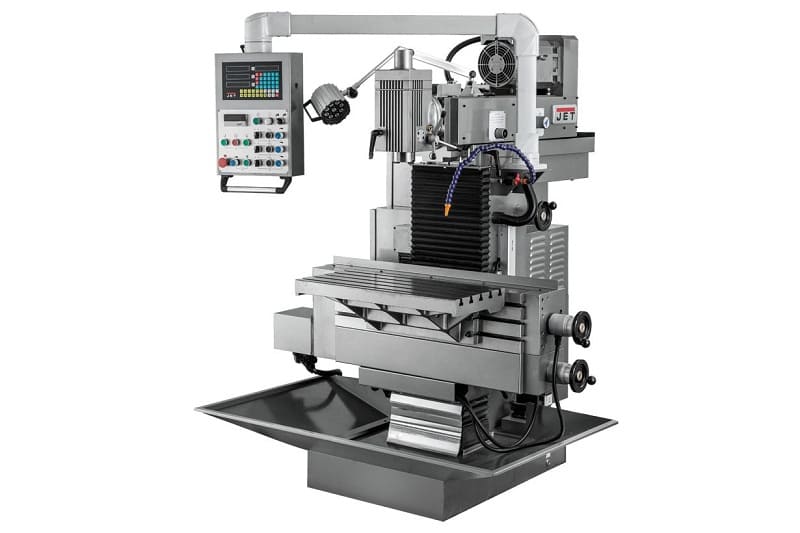

Универсальный фрезерный станок JET JUTM-1230 Servo DRO
Код товара: 50000866T
Основные характеристики
Производитель:
Длина стола, мм
750
Ширина стола, мм
320
Конус шпинделя
ISO40
Тип размещения
Напольный
Наличие УЦИ
Да
Мощность, Вт
3700
Min обороты шпинделя, об/мин
40
Max обороты шпинделя, об/мин
2000
Напряжение, В
380
Расстояние шпиндель-стойка, мм
485
Расстояние шпиндель-стол, мм
545
Автоподача по оси X
Да
Автоподача по оси Y
Да
Автоподача по оси Z
Да
Вес, кг
1550
Широкоуниверсальный фрезерный станок JET JUTM-1230 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки.
Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.
Характеристики
Преимущества
Комплектация
Инструкция
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Напряжение, В
400
Размер горизонтального стола, мм
750x320

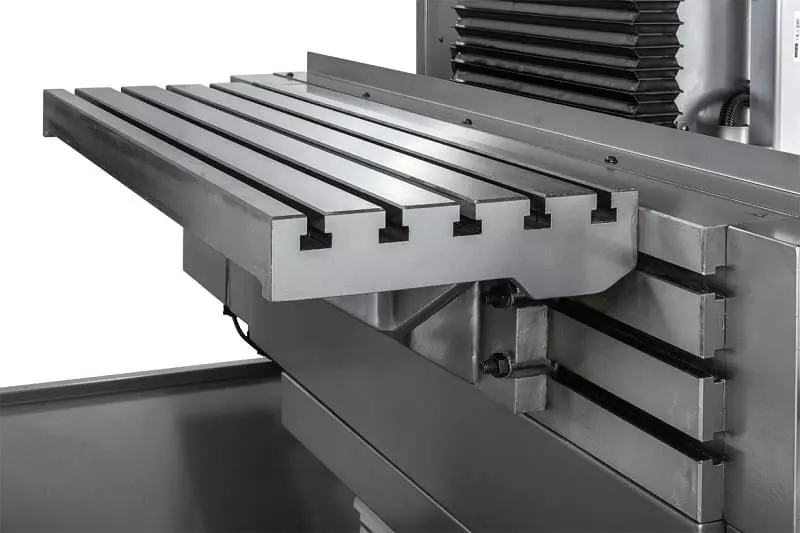

Размер вертикального стола, мм
890x225
Ширина Т-образного паза горизонтального стола, мм
(5) 14х63
Ширина Т-образного паза вертикального стола, мм
(3) 14х63
Ход стола по оси X и Y, мм
405x305
Ход стола по оси Z, мм
400
Максимальная нагрузка на стол, кг
160
Частота вращения шпинделя, об/мин
40-440, 440-2000
Конус шпинделя
ISO 40
Автоматическая подача по оси Х, мм/мин
10 - 1000
Автоматическая подача по оси Y, мм/мин
10 - 1000
Автоматическая подача по оси Z, мм/мин
10 - 1000
Ускоренное перемещение стола, мм/мин
1200
Расстояние от вертикального шпинделя до колонны, мм
180-485
Расстояние от горизонтального шпинделя до стола, мм
145-545
Ход пиноли шпинделя, мм
60
Мощность двигателя, кВт
3.7
Крутящий момент серводвигателя по осям X,Y,Z, Нм
7.7 / 7.7 / 10
Размер стола, мм
750 x 320
Длина, мм
1560
Ширина, мм
1780
Высота, мм
1930
Масса, кг
1550
Длина в упаковке, см
156
Ширина в упаковке, см
178
Высота в упаковке, см
193
Масса в упаковке, кг
1550
Преимущества
- Станина станка имеет мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 3,7кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.

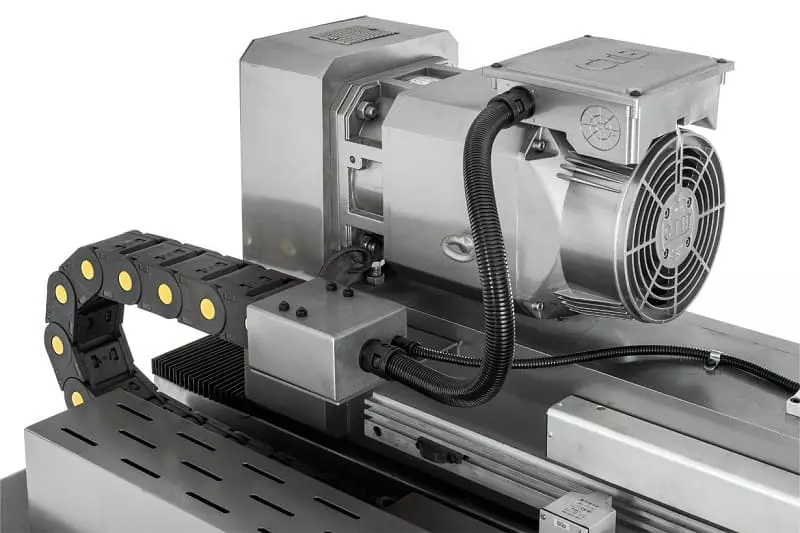

- Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
- Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.
- Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.
- Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y.

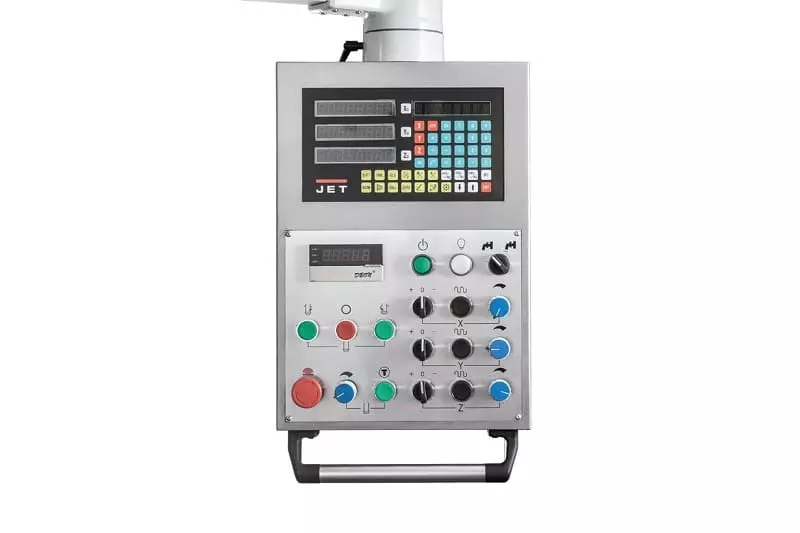

- Устройство цифровой индикации (УЦИ), установленное на JUTM-1230 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Комплектация
- Шомпол М16 – 1шт.
- Оправка переходная ISO40/MT1 – 1 шт
- Оправка переходная ISO40/MT2 – 1 шт
- Оправка переходная ISO40/MT3 – 1 шт
- Оправка ISO40 с набором цанг – 1 компл.
- Оправка горизонтального шпинделя Ф16мм – 1шт.
- Оправка горизонтального шпинделя Ф22мм – 1шт.
- Оправка горизонтального шпинделя Ф27мм – 1шт.
- Оправка горизонтального шпинделя Ф32мм – 1шт.
- Рожковый ключ 17-19 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Масленка
- Виброопоры – 1 компл.
- Инструкция по эксплуатации
