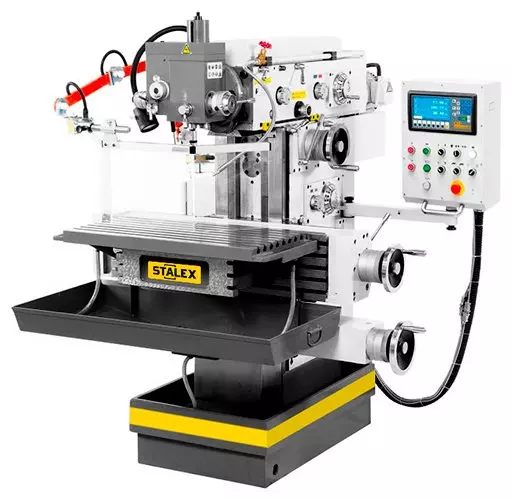

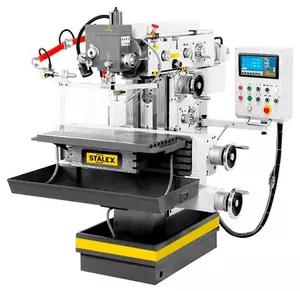

Фрезерно-инструментальный станок STALEX WFM 800

В наличии

Гарантия 1 год

(4)

Код товара: WFM 800

Основные характеристики

Производитель:

Stalex

Длина стола, мм

950

Ширина стола, мм

250

Конус шпинделя

ISO40

Тип размещения

Напольный

Наличие УЦИ

Да

Мощность, Вт

3000

Min обороты шпинделя, об/мин

Max обороты шпинделя, об/мин

2000

Напряжение, В

380

Расстояние шпиндель-стойка, мм

520

Расстояние шпиндель-стол, мм

435

Автоподача по оси X

Нет

Автоподача по оси Y

Нет

Автоподача по оси Z

Да

Вес, кг

2200

Все характеристики

3 068 500 ₽

Быстрый заказ

Купить в лизинг

Аналоги

Сертификат официального дилера

STALEX WFM 800 — универсальный фрезерный станок среднего размера с одним из самых широких диапазонов операций в классе. Помимо фрезерования он выполняет сверление, зенкерование, растачивание и долбление, а наклон вертикальной головки на ±90° и наличие горизонтального и вертикального столов обеспечивают обработку заготовки практически в любой плоскости с высокой точностью.

Назначение

Станок предназначен для изготовления сложных деталей, требующих высокой точности. С применением специальных приспособлений на нём обрабатывают дуги, шестерни, рейки, шлицы и спиральные канавки на цилиндрических, конических и плоских заготовках. Специальное расточное устройство в сочетании с оптическим измерительным оборудованием позволяет выполнять тонкое растачивание — часть операций, которые обычно делают на координатно-расточном станке, тем самым снижая производственные затраты.

Станок применяется в инструментальных цехах, ремонтных и производственных подразделениях машиностроительной, оборонной, лёгкой и электронной промышленности, а также в научно-исследовательских и экспериментальных подразделениях. Максимальная масса заготовки — 300 кг, наибольший диаметр инструмента — 100 мм.

Примечание: при фрезеровании спиральных канавок необходима делительная головка со сменной цилиндрической шестернёй.

Конструкция

Станок состоит из станины, консоли со стойкой, горизонтального и вертикального столов, корпуса горизонтального шпинделя, вертикальной фрезерной головки, главной коробки скоростей и коробки подач, а также систем позиционирования и измерения, охлаждения, смазки и электрооборудования. Главный привод даёт 18 ступеней скорости шпинделя в диапазоне 40–2000 об/мин, механизм подач — также 18 ступеней (10–500 мм/мин) с ускоренным ходом 1200 мм/мин, что позволяет точно подбирать режим под материал и операцию. Оба шпинделя выполнены под конус ISO40 (DIN 2080). Помимо базовой комплектации станок дополняется широким набором принадлежностей и специальных приспособлений, расширяющих круг решаемых задач.

Характеристики

Преимущества

Комплектация

Инструкции

Отзывы (0)

Вопросы (0)

Доставка

Характеристики

Технические характеристики

Напряжение питания, В

380

Конус шпинделя

ISO 40 DIN2080

Ход пиноли шпинделя, мм

Диапазон наклона головки

±90⁰

Расстояние шпиндель-стол

35-435 мм/5-405 мм

Расстояние ось шпинделя-колонна

520 мм

Подача за один оборот шпинделя, мм

0.04/0.08/0.15

Размер стола

800*400 мм/950*250 мм

Т-образный паз/расстояние

8шт. 14/45 мм/5шт. 14/45 мм

Частота вращения шпинделя, об/мин

40-2000

Максимальная нагрузка на стол, кг

300

Габариты (ДхШхВ), мм

1460х2080х1720

Масса нетто/брутто, кг

2200

Мощность, кВт

Автоподача пиноли шпинделя

0,03/0,06/0,12 мм/об

Перемещение стола по оси Х

500 мм

Перемещение стола по оси Z

350 мм

Перемещение стола по оси Y

400 мм

Скорость подачи стола по оси Х x Y x Z

10-500 мм/мин

Ускоренное перемещение стола

1200 мм/мин

Мощность насоса помпы

0,4 кВт

Преимущества

Лампа освещения. Светильник предназначен для освещения рабочей поверхности
Удобное управление. Удобное и простое управление станком с эргономичной панели
Штатная система подачи СОЖ. Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки.
Станок обладает повышенной точностью.
Отлит из серого чугуна.
Направляющие закалены и прецизионно отшлифованы.
Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача по оси Z
Ускоренное перемещение стола по 3м координатам
УЦИ по осям X, Y, Z (Sino)
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
