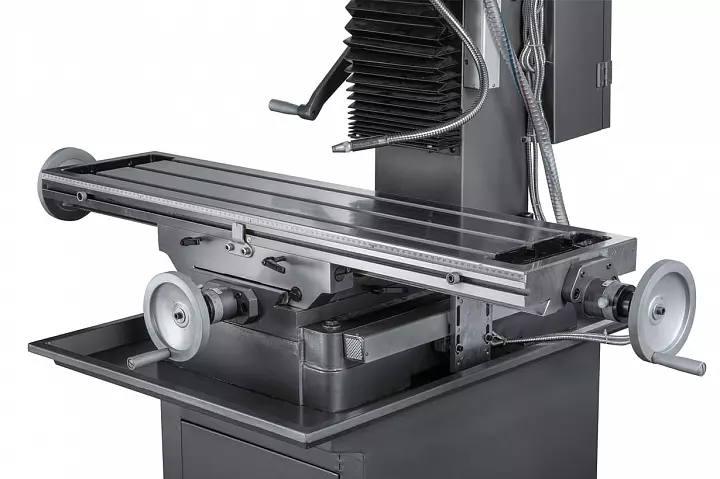

Фрезерно-сверлильный станок Jet JMD-50LPFD
Код товара: 50000859T
Основные характеристики
Производитель:
Напряжение, В
380
Мощность, Вт
1100
Конус шпинделя
ISO30
Тип размещения
Настольный
Длина стола, мм
1000
Ширина стола, мм
240
Max диаметр фрезерования концевой фрезой
32
Наличие УЦИ
Да
Min частота вращения шпинделя, об/мин
75
Max частота вращения шпинделя, об/мин
3200
Расстояние шпиндель-стойка, мм
250
Расстояние шпиндель-стол, мм
450
Автоподача по оси X
Нет
Автоподача по оси Y
Нет
Автоподача по оси Z
Да
Вес, кг
410
Редукторный фрезерно-сверлильный станок JMD-50LPFD, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.
JMD-50LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.
Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.
Характеристики
Преимущества
Комплектация
Инструкция
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Выходная мощность, кВт
1,1 / S1 100%
Потребляемая мощность, кВт
1,5 / S6 40%
Максимальный диаметр сверления чугун, мм
45
Максимальный диаметр сверления сталь, мм
32
Макс. диаметр торцевой фрезы, мм
80
Макс. диаметр концевой фрезы, мм
32
Частота вращения шпинделя, 12, об/мин
I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об
0,1/0,18/0,26
Конус шпинделя
ISO 30 (DIN 2080)
Вылет шпинделя, мм
250
Ход пиноли шпинделя, мм
120
Диапазон наклона головки
±90˚
Расстояние шпиндель-стол, мм
450
Размер стола по оси X и Y, мм
1000 x 240
Ход стола по оси X и Y, мм
760х190
Т-образные пазы стола, 4, мм
14/23
Габаритные размеры (ДхШхВ), мм
1250 х 960 х 1320
Масса, кг
380
Преимущества
- Тяжелое основание и мощная вертикальная стойка из серого чугуна

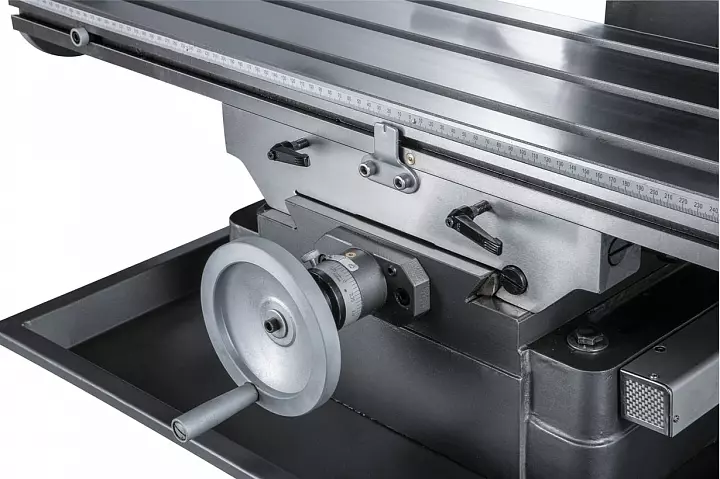

- Направляющие рабочего стола типа Ласточкин хвост
- Мощный асинхронный двигатель 1,5 кВт
- Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
- Конус шпинделя ISO30
- Функция автоматической подачи пиноли шпинделя
- Ограничитель глубины сверления
- Микро подача по оси Z
- Наклон фрезерной головы влево, вправо ±90°
- Центральная панель управления
- Режим нарезания резьбы, с автоматическим включением реверса

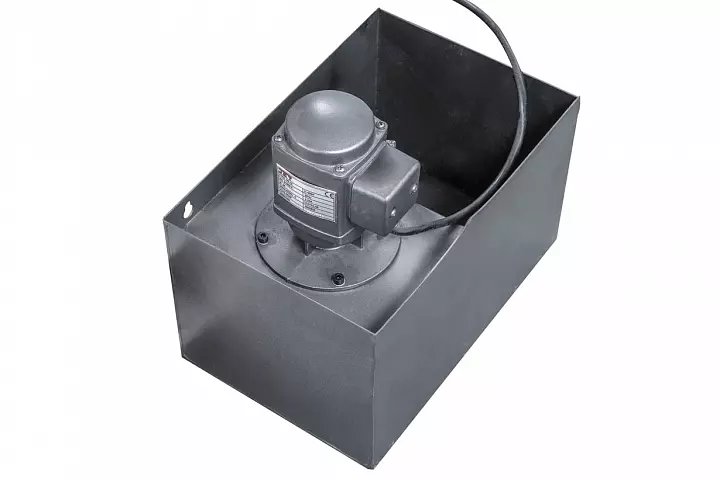

- Системы подач СОЖ в зону резания
- Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z
- Механизированный привод по оси Z
- Лампа местного освещения
Комплектация
- Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z
- Шомпол М12 – 1 шт.
- Оправка ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Набор шестигранных ключей
- Клин-выколотка – 2 шт.
- Рожковый ключ 22-19 – 1 шт.
- Масленка
- Инструкция по эксплуатации
