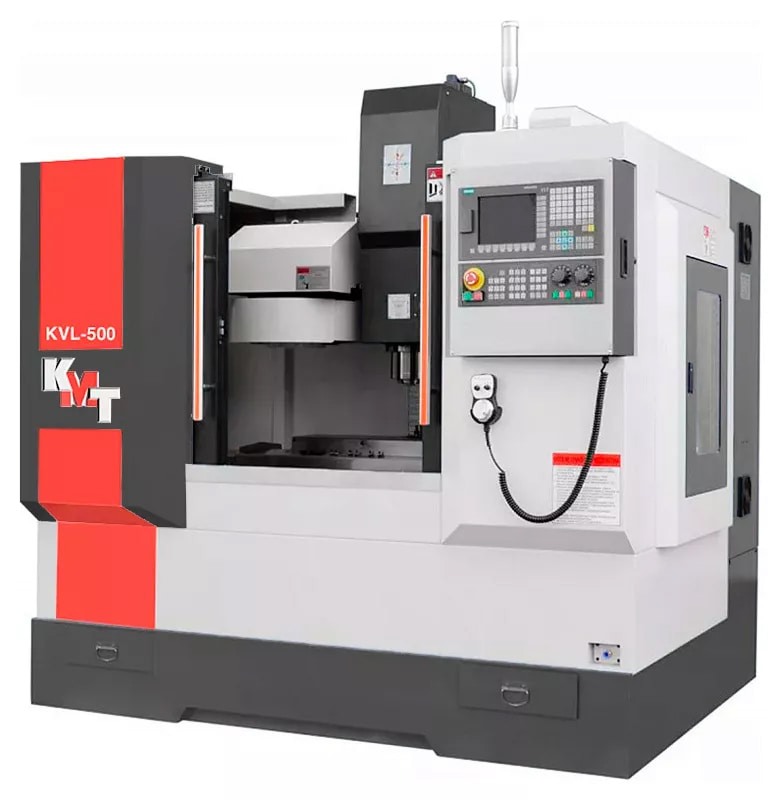

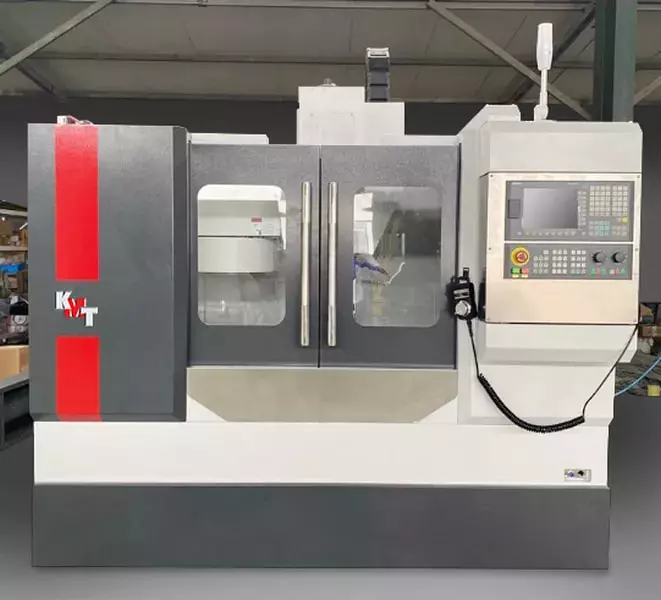

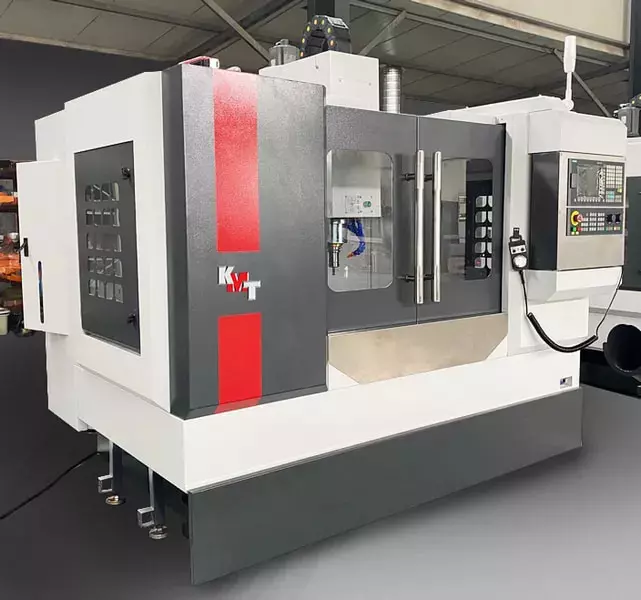

Вертикальный обрабатывающий центр KMT KVL 500
Код товара: МТ 348714
Основные характеристики
Производитель:
Мощность, Вт
7500
Длина стола, мм
800
Ширина стола, мм
260
Конус шпинделя
BT40
Min обороты шпинделя, об/мин
8000
Max обороты шпинделя, об/мин
8000
Расстояние шпиндель-стойка, мм
360
Расстояние шпиндель-стол, мм
510
Автоподача по оси X
Да
Автоподача по оси Y
Да
Автоподача по оси Z
Да
Вес, кг
2400
3 063 186 ₽

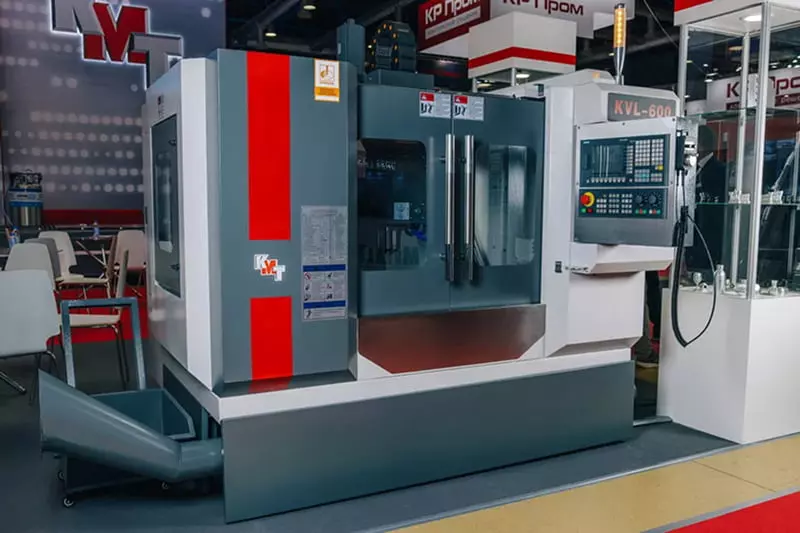

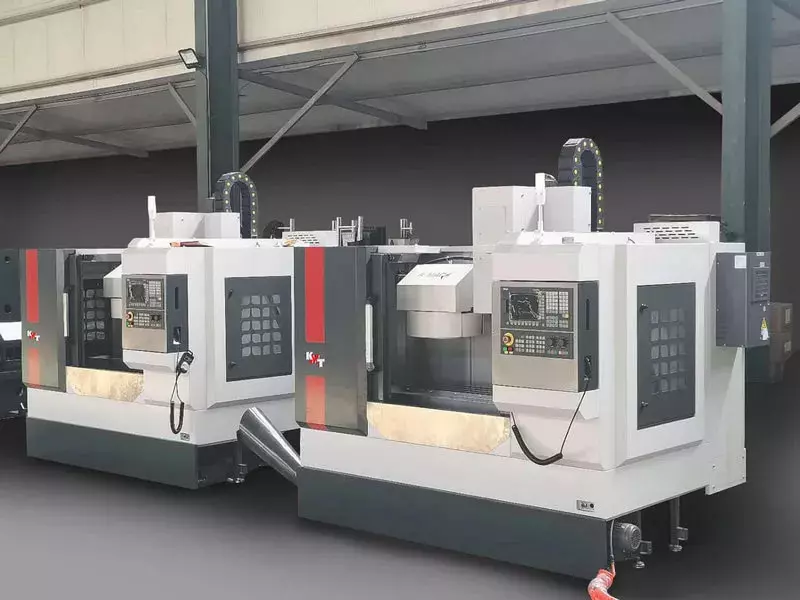

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 — это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов.

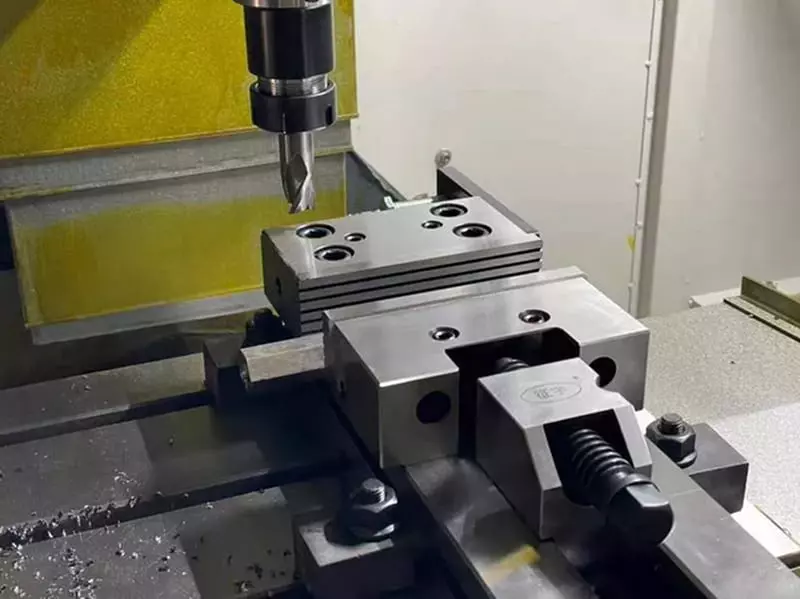

Обрабатывающие центры KMT KVL предназначены для операций:
- фрезерование;
- сверление;
- зенкерование;
- растачивание;
- нарезание резьбы;
- обработка двухмерных и трехмерных изогнутых поверхностей.
Область применения
Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики KMT KVL 500
Установка 4-ой оси
Да
Конус шпинделя
ВТ-40
Частота вращения шпинделя, об/мин
8 000
Расстояние от центра шпинделя до колонны, мм
360
Расстояние от торца шпинделя до поверхности рабочего стола, мм
90 - 510
Мощность двигателя шпинделя, кВт
5,5 / 7,5
Крутящий момент, Нм
35 / 47,8
Тип привода шпинделя
Ремень

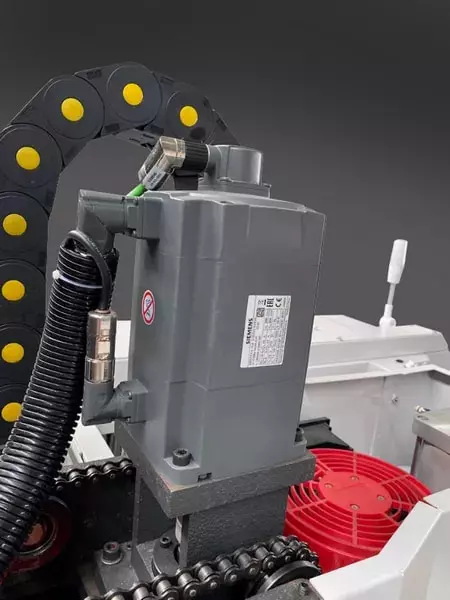

Мощность серво-двигателей по осям X / Y / Z, кВт
1 / 1 / 2
Мощность помпы СОЖ, кВт
0,5
Внутренний диаметр шпинделя, мм
120
Внешний диаметр шпинделя, мм
130
Система ЧПУ
Siemens / Fanuc
Размер стола, мм
800 х 260
T-образные пазы, мм
3 x 16 x 75
Макс. нагрузка на стол, кг
200
Перемещение по оси X, мм
500
Перемещение по оси Y, мм
320
Перемещение по оси Z, мм
420
Тип направляющих X / Y / Z
Качения
Быстрые перемещения X / Y / Z, м/мин
18 / 18 / 16
Скорость подачи X / Y / Z, мм/мин
1 - 8000
Емкость магазина инструмента
12
Макс. вес инструмента, кг
8
Макс. длина инструмента, мм
250
Макс. диаметр инструмента (при полной загрузке ячеек), мм
90
Время смены инструмента, с
8
Точность позиционирования по осям X / Y / Z, мм
0,01
Повторяемость X / Y / Z, мм
0,005
Объем бака СОЖ, л
80
Давление воздуха, Бар
5 - 8

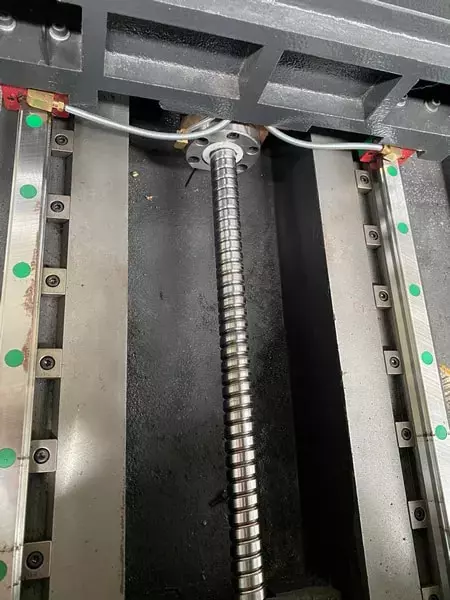

Диаметр ШВП, мм
25 х 10
Ширина направляющих по осям X / Y / Z, мм
25
Максимальный диаметр инструмента (без инструмента в соседних позициях), мм
90
Потребление электроэнергии, кВА
15
Габариты (Д х Ш х В), мм
2600 х 1950 х 2400
Вес, кг
2400
Преимущества

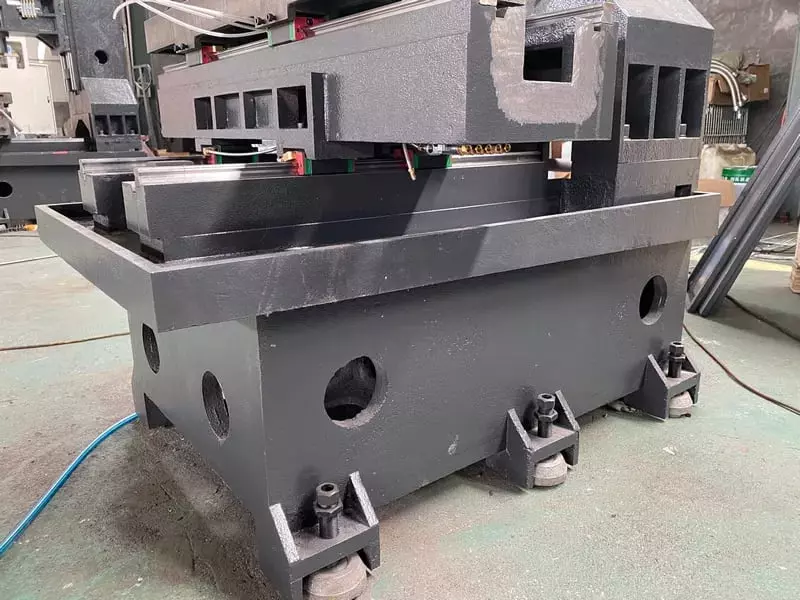

- Цельнолитая чугунная станина
- Шпиндель 8000 об/мин
- Точность ± 0,020
- Повторяемость ± 0,010
Комплектация
Стандартная комплектация

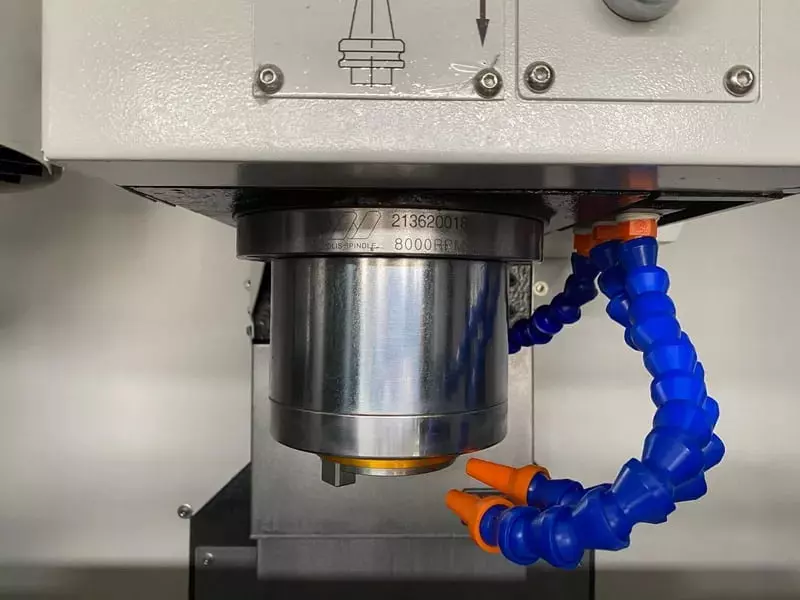

- Шпиндель BT-40

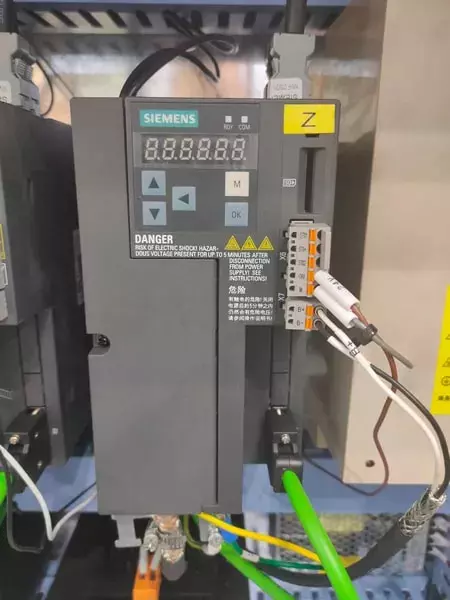

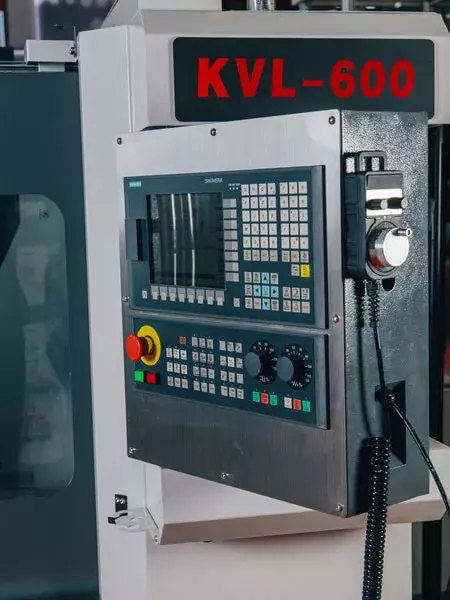

- Система ЧПУ SIEMENS 808D, USB порт, MPG пульт
- Линейные направляющие качения HIWIN (или PMI) производства Тайвань

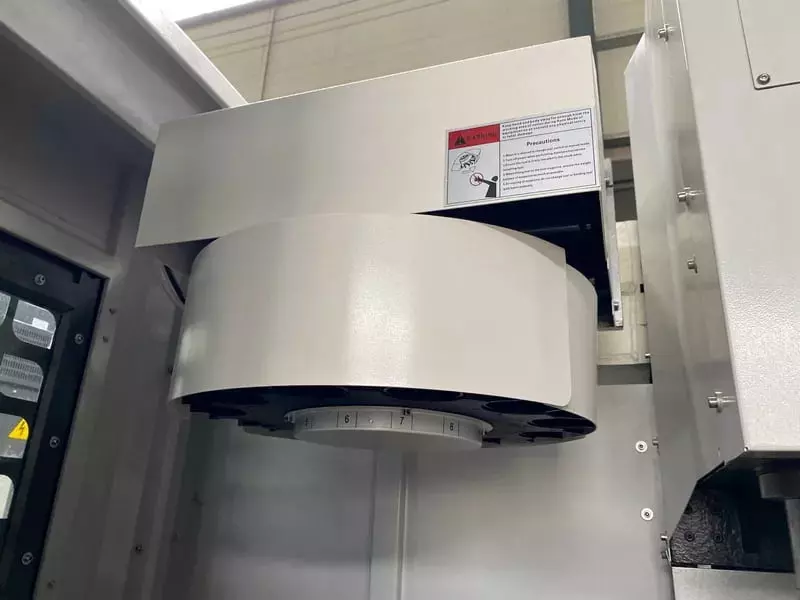

- Автоматическое устройство смены инструмента на 12 / 16 позиций (тип зонтик)
- Пистолет обдува воздухом
- Обдув шпинделя при смене инструмента
- Электрошкаф СЕ (компоненты Schneider / Omron)
- Кондиционер электрошкафа
- Жесткое нарезание резьбы
- Транспортер для удаления стружки шнекового типа с тележкой
- Освещение рабочей зоны
- Телескопическая защита направляющих по всем осям
- Блокировка дверей
- Кабинетная защита зоны обработки
- Система подачи СОЖ
- Сигнальная лампа аварийного оповещения
- Комплект опор для монтажа станка
- Комплект инструмента для обслуживания станка
- Руководство по эксплуатации на русском языке
Дополнительные опции
- Поворотный стол (4-я ось)
- Система ЧПУ FANUC 0I-MF(5)
- Масляное охлаждение шпинделя
