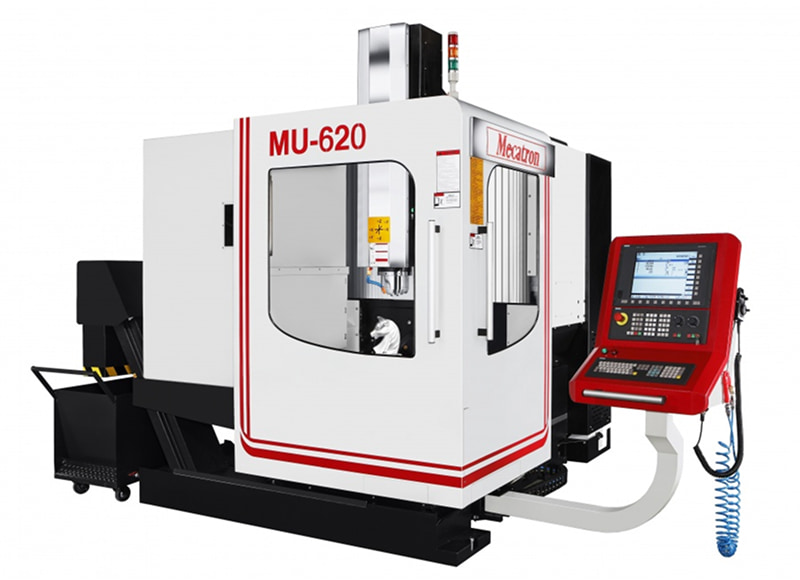

5-осевой обрабатывающий центр MU-620

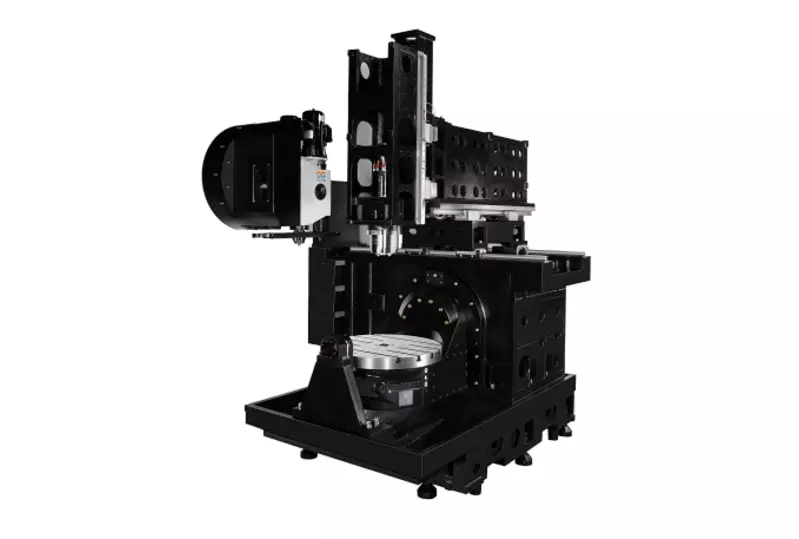

• Конструкция высокой жесткости. Станина станка изготовлена из высококачественного чугуна Meehanite. Основные элементы созданы с использованием метода FEM. Все конструктивные элементы закалены, внутренние напряжения сняты.
• Сменщик инструментов с поворотной рукой. Сменщик инструментов с поворотной рукой на 24 позиции оснащен кулачковым приводом. Смена инструмента занимает всего 1,8 секунды, а вес инструмента составляет до 8 кг., используется для двунаправленной и произвольной смены инструментов, что позволяет сэкономить время и повысить эффективность работы. Более того, инструменты могут не только плавно меняться, но и легко обслуживаться.

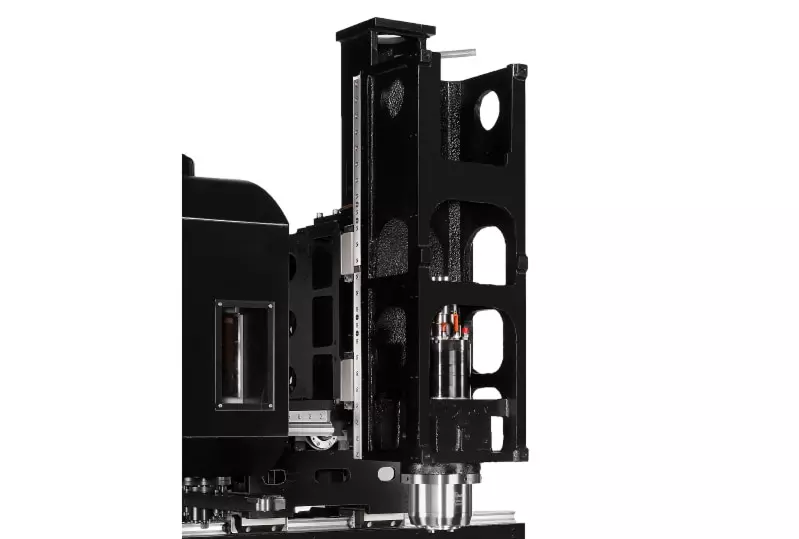

• Роликовые линейные направляющие Rexroth. Благодаря конструктивной жесткости, даже при критических нагрузках, роликовые линейные направляющие сохраняют точность и плавность хода, которые требуется пользователям высокопроизводительных станков.
  Немецкие подшипники FAG. Применяющиеся подшипники FAG(Германия), они обеспечивают высочайшую жесткость и точность, отличаются оптимальными рабочими характеристиками, низким трением и длительным сроком эксплуатации.

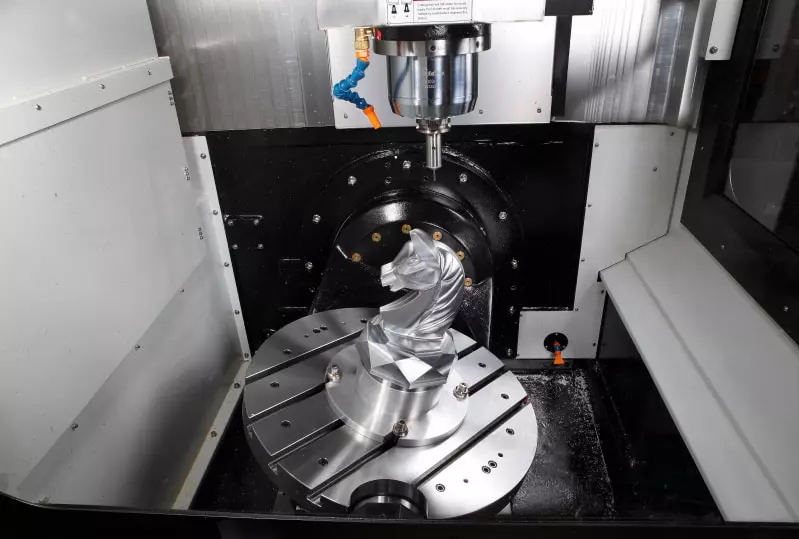

• Стол большого диаметра. Стол большого диаметра расширяет диапазон обработки, а задняя бабка обеспечивает жесткость и высокую точность.

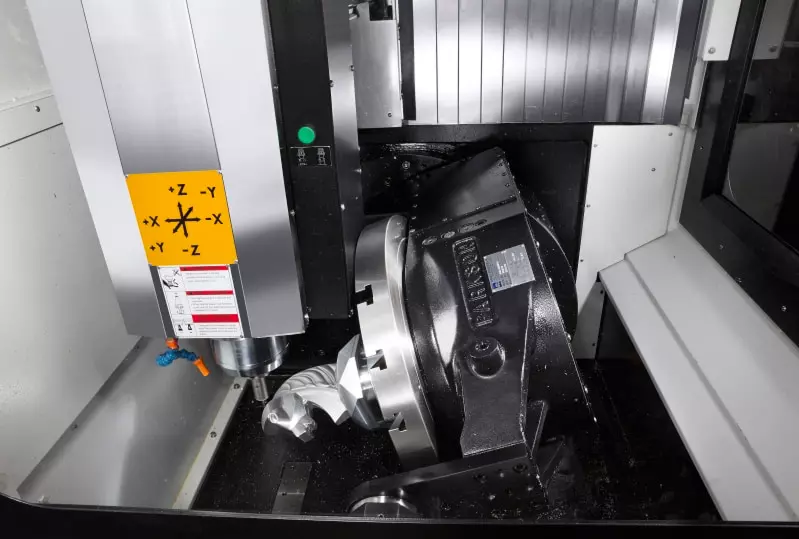

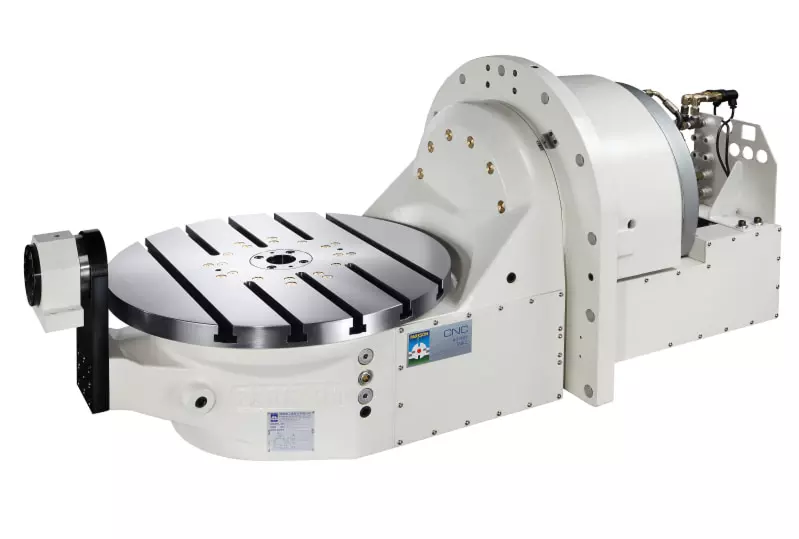

• Поворотный стол(оси B и C). Станок оснащен поворотным столом с осями B и C для обеспечения 5-осевой обработки. Отличная вибро-поглощающая способность позволяет достичь идеальной точности обработки. .
  - B ось угол наклона: -110° ~ +110°
  ~ C ось угол поворота: 360°
  - Максимальная нагрузка на стол: 200 кг (90°)/300 кг (в горизонтальном положении)

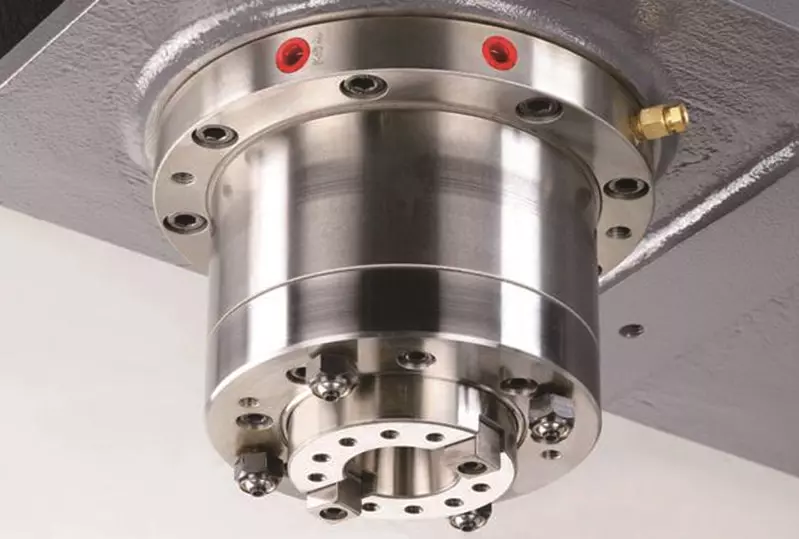

• Превосходный шпиндель с прямым приводом обладает высокой жесткостью со статической/динамической нагрузками, точностью и меньшим тепловым расширением.
• Подача СОЖ через шпиндель. Четыре форсунки подачи СОЖ с торца шпинделя улучшают охлаждение заготовки, а также обеспечивают превосходное охлаждение в труднодоступных местах.

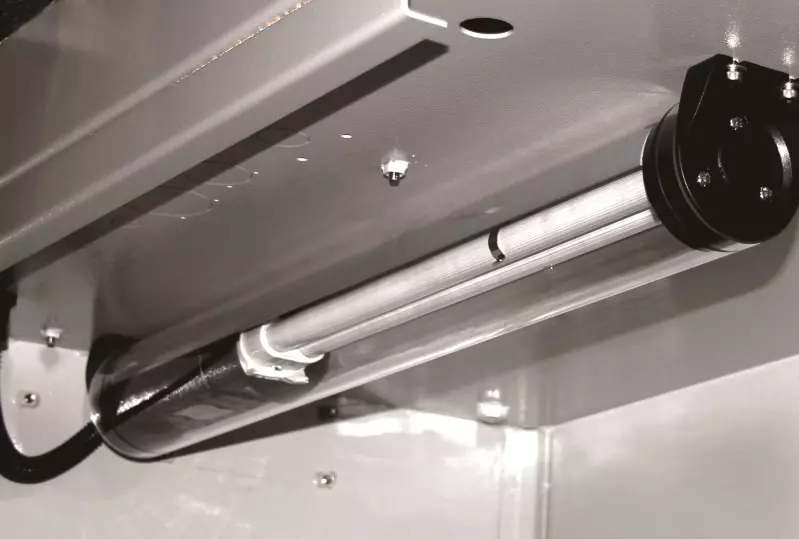

  Водонепроницаемая лампа освещения рабочей зоны. Все станки комплектуются водонепроницаемой лампой освещения рабочей зоны.

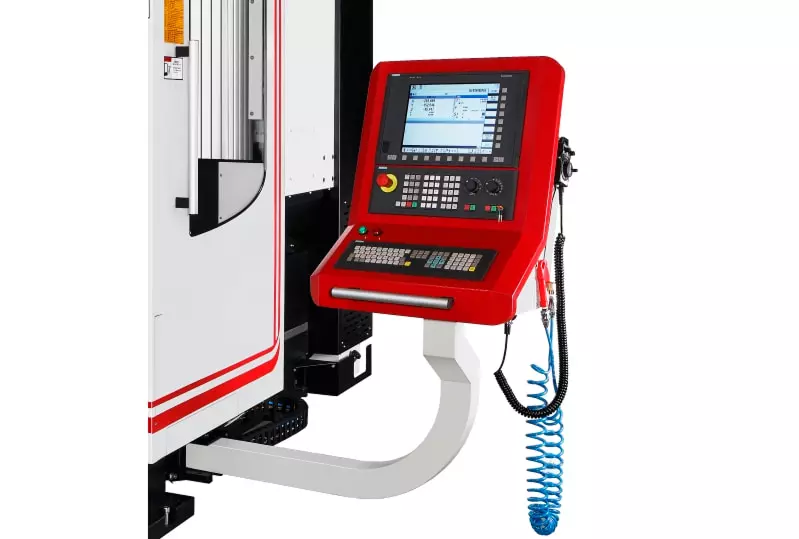

• Регулируемая панель управления. Оператор может легко переместить панель управления. Она может помещаться на левой стороне или перед станком.
• Измерение длины инструмента(опция). Blum или Renishaw на выбор. Точное измерение длины и диаметра инструмента. Высокоскоростной режим обнаружения поломки инструмента. Измеряет и исследует инструменты размером ≥0,03 мм (в зависимости от разделения и монтажа).
• Измерение заготовки(опция). Используется для быстрого и автоматического измерения заготовки и определения нулевой точки. Эффективное решение для повышения точности и производительности.
• Красивый и аккуратный кожух на тыльной стороне станка улучшает внешний вид и помогает избежать опасности поражения электрическим током.
• Проверка точности позиционирования, повторения, люфта и компенсации осуществляется лазерной измерительной системой.

• ЧПУ SIEMENS, HEIDNEHAIN, FANUC (5 осей или 4+1)
• Шпиндель BT40 прямого привода на 12000 об/мин
• Выскокачественный U-образный стол
• Линейные направляющие Rexroth по осям X, Y, Z
• Сменщик инструментов с двойной поворотной рукой на 24 позиции
• Подшипники осей FAG(Германия)
• Скребковый транспортер для стружки
• Система продувки шпинделя
• Маслоохладитель шпинделя
• Теплообменник электрошкафа
• Трансформатор
• Пистолет для обдува и подачи СОЖ
• Система подачи СОЖ
• Водонепроницаемая лампа освещения рабочей зоны
• Индикаторная лампа оператора
• Инструкция по эксплуатации и обслуживанию
• Инструментальный ящик

Дополнительные опции:

• Сменщик инструментов с двойной поворотной рукой на 32 позиции

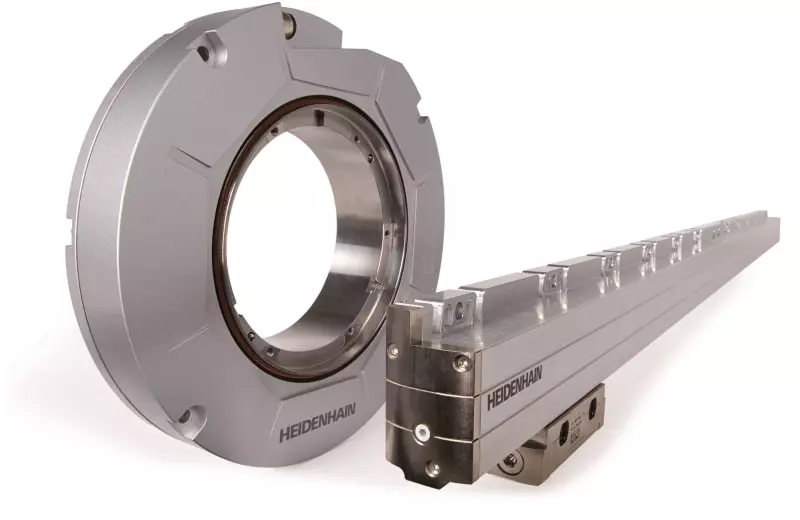

• Оптические линейки Heidenhain (X,Y,Z,B,C)
• Шпиндель прямого привода на 15000 об/мин
• Подача СОЖ через шпиндель 20/50/70bar
• Система измерения заготовки и инструмента
