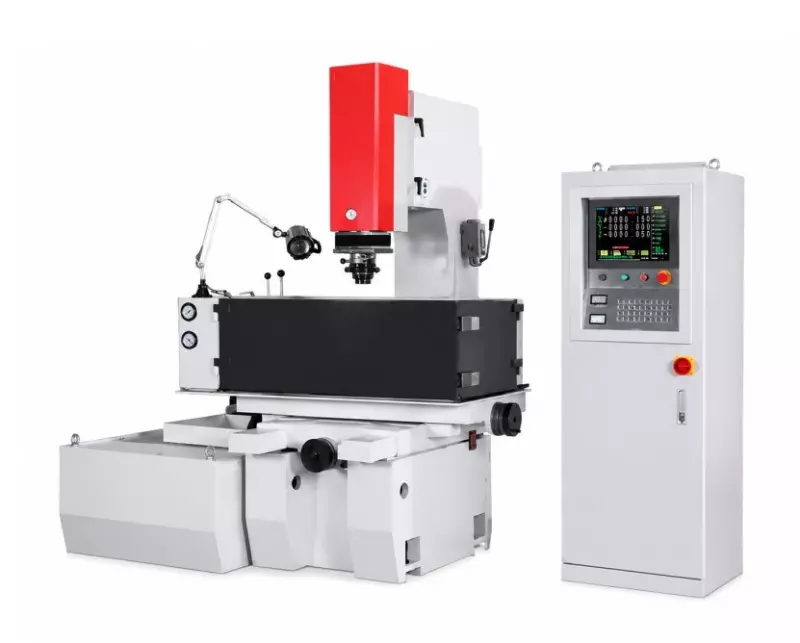

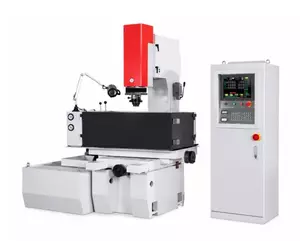

Электроэрозионный копировально-прошивной станок ZNC540 с ЧПУ
Код товара: ZNC540
Основные характеристики
Производитель:
Макс. вес заготовки, кг
1500
Длина стола (X), мм
800
Ширина стола (Y), мм
400
Перемещение по оси X, мм
500
Перемещение по оси Y, мм
400
Перемещение по оси Z, мм
260
Точность позиционирования, мм
0.005
Потребляемая мощность, Вт
5000
2 736 433 ₽
Электроэрозионный копировально-прошивной станок ZNC540 применяется для высокоточной обработки штампов, пресс-форм, для обработки фасонных полостей и отверстий в деталях из труднообрабатываемых сталей и сплавов. Данная модель является эффективным решением для изготовления пресс-форм, прецизионных штампов, форм для полостей (например, пластиковых пакетов, бакелитовых форм, пресс-форм для вала и т.п.), небольших отверстий и различных деталей сложной формы.
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Износ электрода, %
≤0.3
Потребляемая мощность, кВт
5
Макс. размер заготовки (Ш х В х Г), мм
1250 x 770 x 500
Макс. ток обработки, A
50
Точность резки, мм
≤ 0.005
Макс. чистота обработки Ra, мкм
≤ 0.3
Скорость обработки, мм³/мин
> 450
Размеры рабочего стола, мм
800 x 400
Макс. высота детали, мм
400
Макс. вес детали, кг
1500
Размеры магнитного стола, мм
150 x 70 x 45
Масса магнитного стола, кг
5
Ход шпинделя, мм
260
Расстояние от пластины электрода до раб. стола, мм
680
Перемещение по оси X, мм
500
Перемещение по оси Y, мм
400
Перемещение по оси Z, мм
260
Габаритные размеры станка (Д x Ш x В), мм
1570×1600×2400
Габаритные размеры стойки управления (Д x Ш x В), мм
760х730х2100
Масса станка, кг
2280
Масса стойки управления, кг
200
Преимущества
- Неприхотливая в эксплуатации и обслуживании конструкция.
- Высокая производительность: макс. скорость обработки 450 мм³/мин.
- Многопроходный тип станка: высокие показатели точности (≤ 0.005 мм) и шероховатости (Ra ≤ 0.3 мкм) получаемой поверхности.
- Надежный промышленный компьютер на базе Windows XP в стоечном исполнении.
- Ось Z используется двигатель Panasonic, с сервоприводом переменного тока.
- Станция очистки СОЖ расширенной комплектации (с насосом высокого давления, фильтром и магнитной ловушкой).
Комплектация
Стандартная комплектация
- Станок электроэрозионный ZNC540
- Защита от разбрызгивания СОЖ (сталь)
- Промышленный компьютер с программой управления (стоечное исполнение)
- Централизованная ручная система смазки
- Оптические линейки и устройство цифровой индикации (УЦИ)
- Магнитный стол
- Импульсный источник питания с ЧПУ, модель 50A
- Ванна рабочей жидкости
- ЖК-дисплей TFT-LCD 17 дюймов
- Огнетушитель
- Серводвигатель переменного тока по оси Z, производства Тайвань
- Специализированный блок обработки для графита и твердого сплава
- Бумажный фильтр
- Цепи обнаружения возгорания, фильтр-подавитель помех питания, защита от обесточивания
- Ввод питания (линия питающего ввода)
- Соединительная муфта для кабелепровода
- Блок ручного управления (подвесной пульт)
- Регулятор подачи рабочей жидкости (с 2-мя регулируемыми пластиковыми шлангами)
- Плавкая вставка (10А)
- Набор торцевых ключей
- Универсальное зажимное приспособление (патрон)
- Комплект для калибровки станка и регулировочные винты
- Монтажный комплект
- Документация на станок
