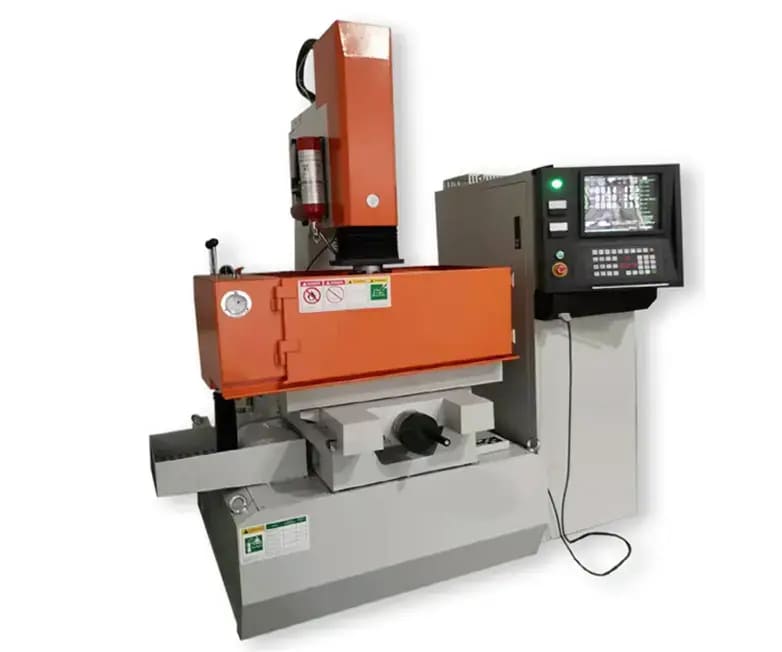

Электроэрозионный координатно-прошивной станок Realrez D7135
Код товара: REZ-D7135
Основные характеристики
Производитель:
Макс. вес заготовки, кг
350
Длина стола (X), мм
620
Ширина стола (Y), мм
350
Перемещение по оси X, мм
350
Перемещение по оси Y, мм
250
Перемещение по оси Z, мм
180
Точность позиционирования, мм
0.005
1 570 800 ₽
Электроэрозионный прошивной станок предназначен для изготовления штампов, пресс-форм, для обработки фасонных полостей и отверстий в деталях из труднообрабатываемых сталей и сплавов. Данный станок наиболее эффективен при изготовлении формообразующих элементов деталей: угловые пазы, узкие проходы, многократно повторяющиеся одинаковые элементы, детали микросистемной техники. Электроэрозионная обработка позволяет добиваться высокой точности воспроизведения и качества обрабатываемых поверхностей, которые, как правило, не достижимы с помощью фрезерования.
Простота эксплуатации электроэрозионных станков позволяет осуществлять на нём работу даже тем пользователям, которые ранее не имели опыта или определённых навыков работы с таким оборудованием.
Характеристики
Преимущества
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Перемещение шпинделя, мм
200
Внутренний размер рабочего бака, мм
880 x 560 x 350
Макс. вес электрода, кг
50
Макс нагрузка на стол, кг
350
Объем рабочего бака, л
250
Дисплей
15” TFT-LCD
Генератор импульсов, а
30/50
Точность позиционирования, мм
0,005
Повторяемость, мм
0,003
Макс. рабочая скорость, мм3/мин
360/550
Лучшая шероховатость поверхности ra, мкм
≤ 0,2
Макс. расход электрода, %
< 0.2
Общий размер контроллера, мм
750*650*1750
Вес контроллера, кг
200
Способ обработки
струйный
Перемещения по осям X-Y, мм
350*250
Ход по оси Z, мм
180
Размер рабочего стола, мм
620*350
Расстояние от головки электрода до рабочего стола, мм
200-560
Вес станка, кг
1450
Габариты, мм
1350*1150*2100
Преимущества
- Высокая жесткость: станок сконструирован из цельных элементов.
- Т-образная станина, широкое основание.
- Стол станка изготовлен из высококачественного прецизионного гранита (класс 00), материал с высокими изоляционными свойствам, коррозионной стойкостью, стойкость к износу.
- Высокая точность: ШВП, направляющие, сервомоторы обеспечивают точность и стабильность обработки (Японский сервомотор SANYO DC, Тайваньские ШВП HIWIN и направляющие PMI).
- Прямая передача крутящего момента по всем осям через муфту.
- Тайваньское программное обеспечение C-Tek и система модульного контроллера.
- Только ось Z управляется с ЧПУ.
- Трехосная линейная шкала.
- Система автоматической сигнализации, огнетушитель и отключение электроэнергии.
Комплектация
- Контролер ЧПУ с цветным монитором.
- Стандартный патрон для крепления электродов.
- Система фильтрации диэлектрического масла с бумажным фильтром.
- Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
- Сервопривод оси Z.
- Автоматический огнетушитель.
- Ящик с набором инструментов.
- Лампа рабочего освещения.
- Стандартный набор инструментов.
- Инструкция по эксплуатации на русском языке.
