Форматно-раскроечный станок Jet JTSS-3200X2

Снят с производства

Гарантия 1 год

(5)

Код товара: 10000062T

Основные характеристики

Производитель:

Jet

Все характеристики

Подобрать аналог

Купить в лизинг

Jet JTSS-3200X2 - форматно-раскроечный станок с удачной и хорошо продуманной конструкцией для интенсивной работы с любыми, в том числе крупными и тяжелыми, заготовками. Ресурс основных узлов и модулей рассчитан на интенсивную эксплуатацию в одну или в несколько смен, при этом обслуживание, переналадка и настройка максимально упрощены.

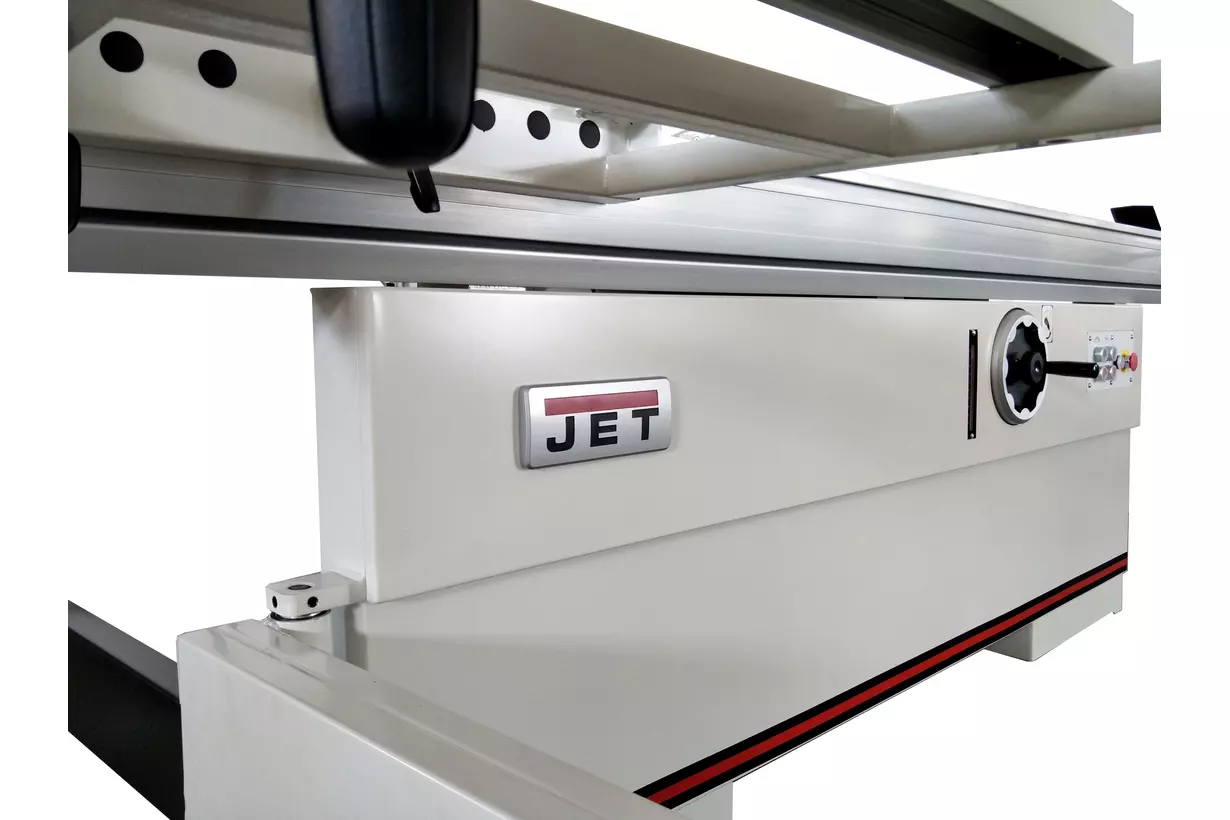

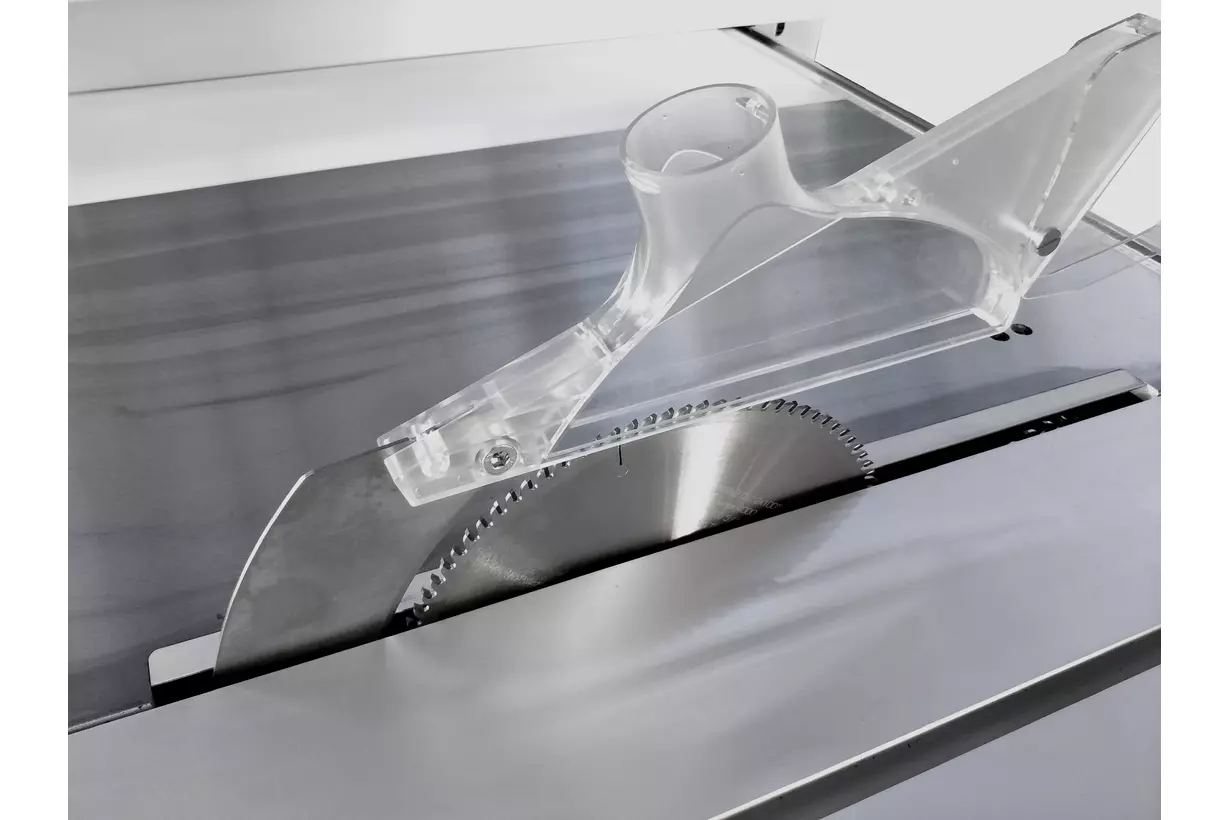

Одна из особенностей этого станка – привод подрезного диска отдельным двигателем. Конструкция узла такова, что при смене положения основного пильного полотна подстройка подрезного не требуется. С другой стороны, она максимально упрощена: рукоятки со стопорами расположены снаружи корпуса и обеспечивают смещение вверх-вниз и вправо-влево. Регулировка положения (наклон и высота) большого диска выполнена как обычно, а его замена упрощена: вал блокируют специальным штифтом с верхней стороны стола через отверстие в нем.

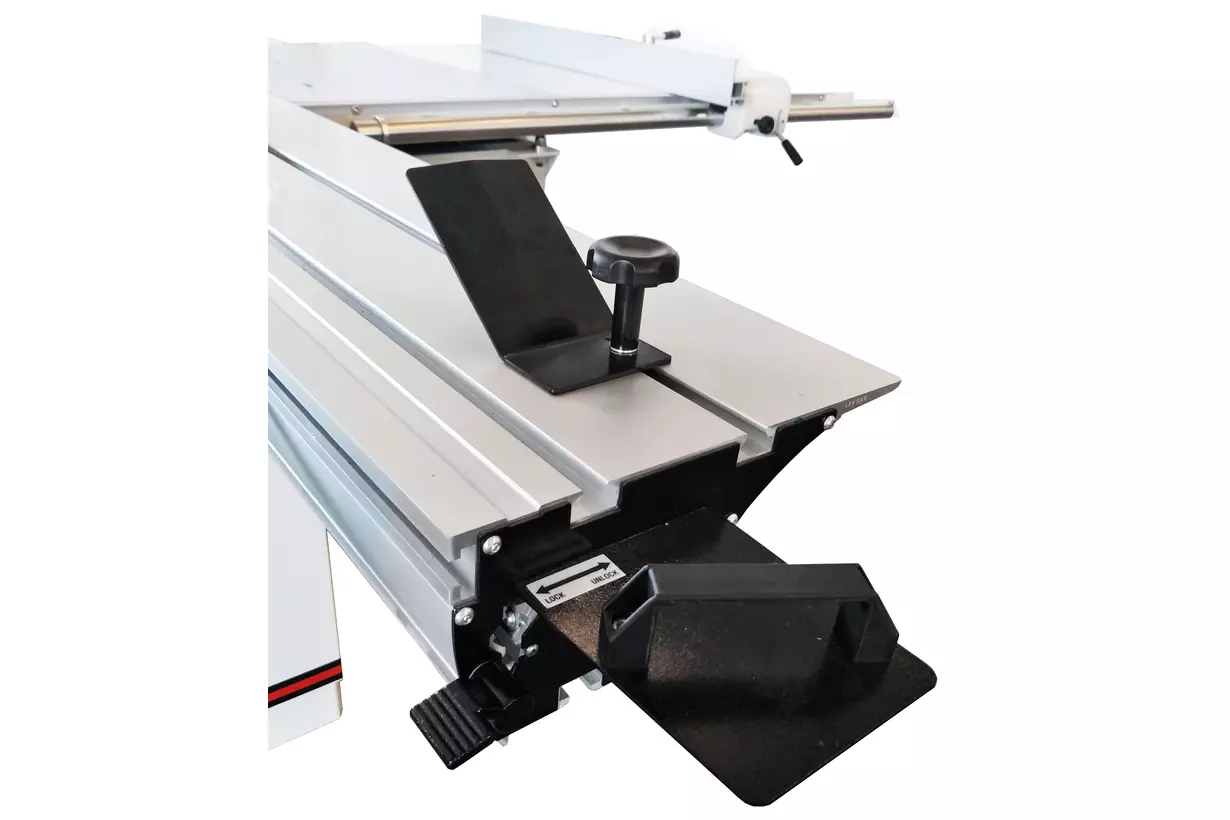

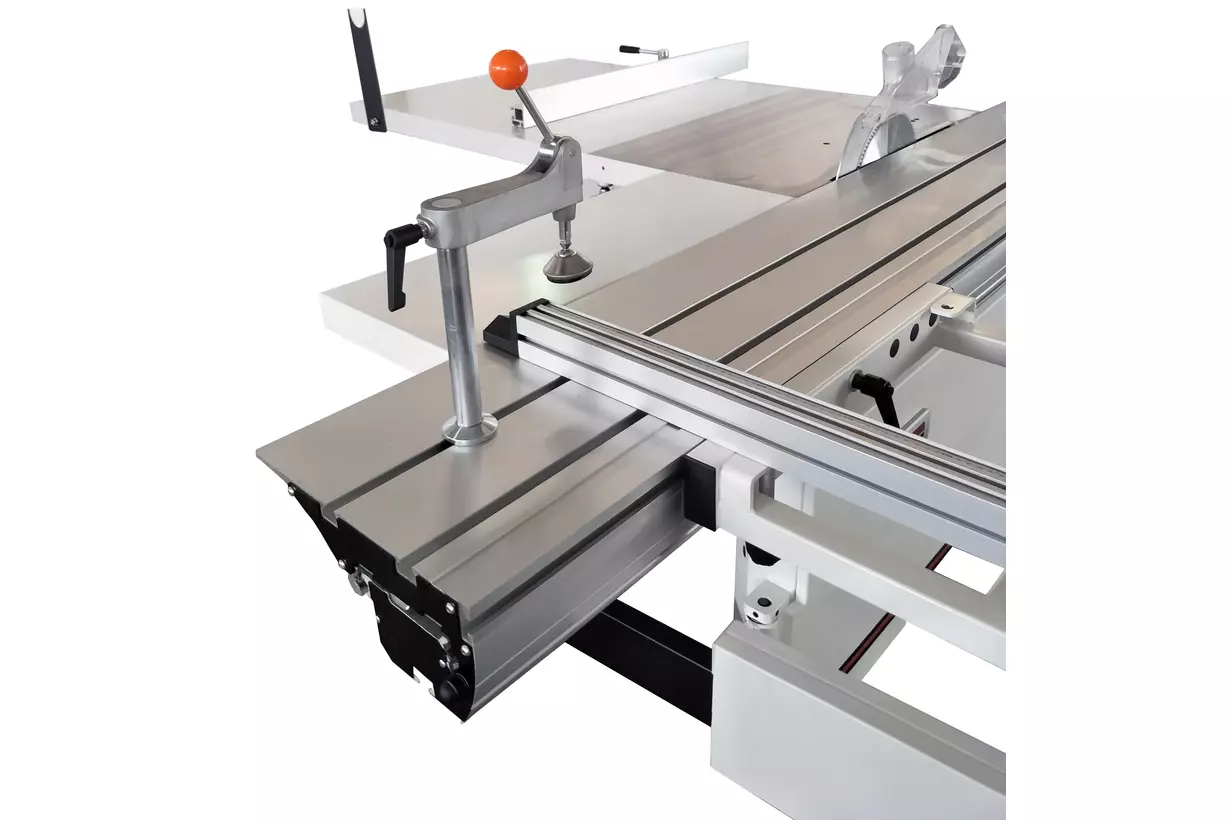

Подвижный стол длиной 3200 мм ходит на шариках, уложенных в направляющие из высоколегированной закаленной стали. Это точная и долговечная конструкция, к тому же, имеющая регулировку для компенсации износа (производится вращением настроечных винтов, которые расклинивают полки профиля с направляющими шариков). Рабочая поверхность дополнена съемным расширением с телескопической опорой и может оснащаться рядом вспомогательных приспособлений; все они так же выполнены съемными. Для пиления прямоугольных панелей оптимален поперечный (фронтальный) упор со скользящими откидными башмаками, для резов под углом – транспортирный упор. В обоих случаях может применяться эксцентриковый прижим заготовки и продольный (задний) упор, «поджимающий» деталь к переднему.

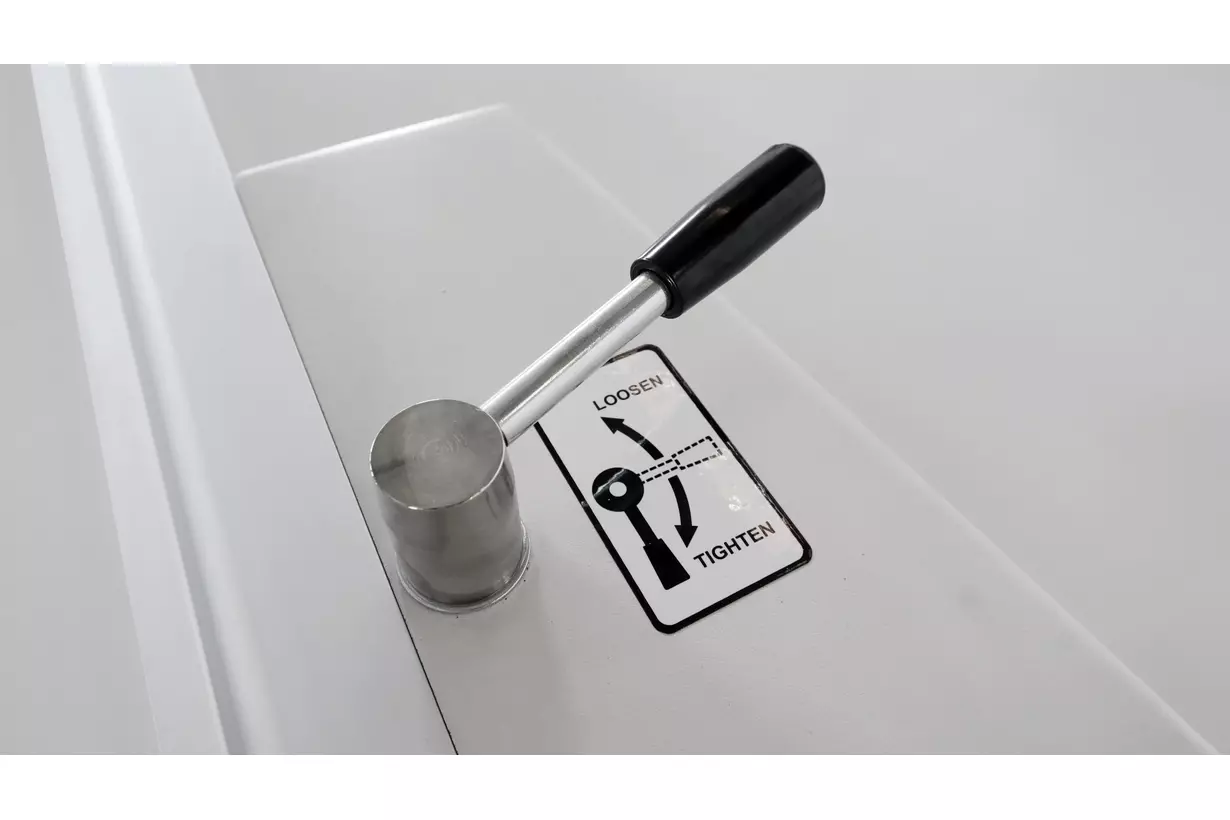

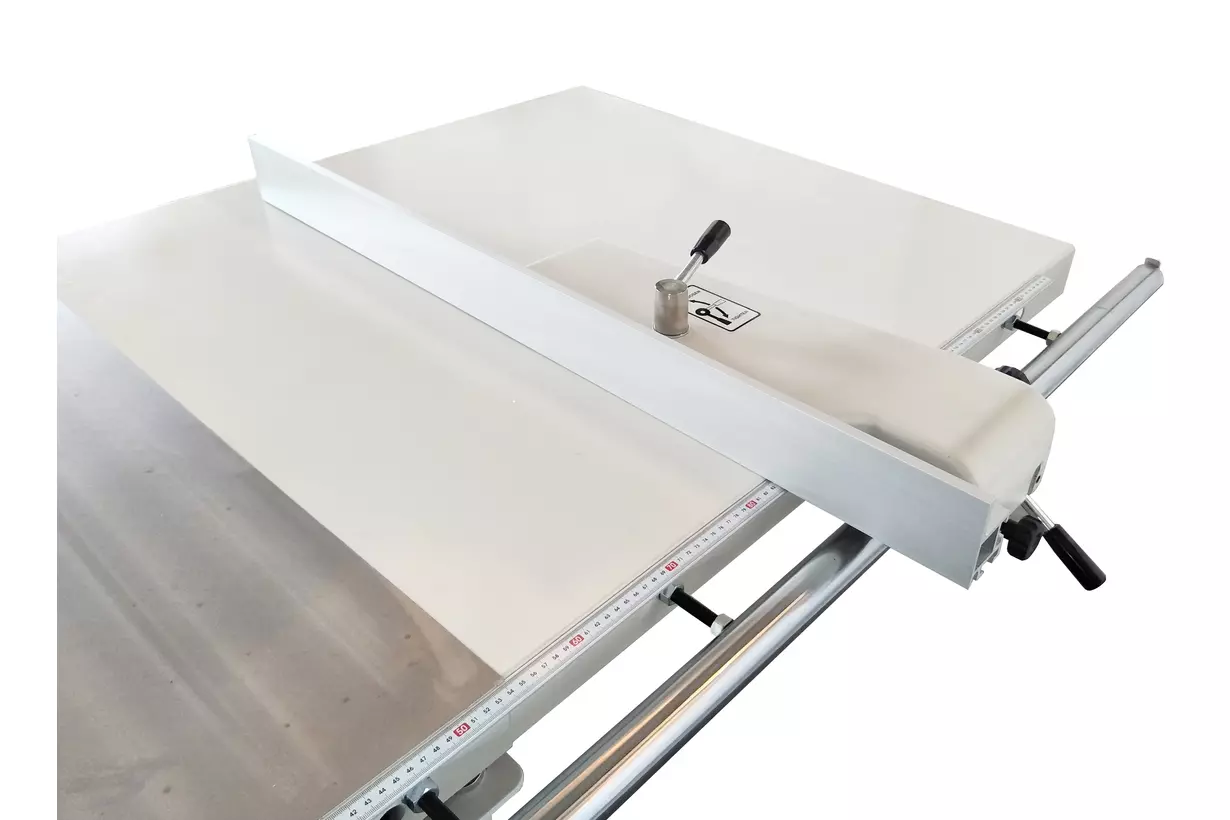

Каретку можно заблокировать в любом удобном положении и использовать станок для продольного пиления вдоль параллельного упора. Он выполнен из жесткого алюминиевого профиля и установлен на мощном чугунном суппорте, который перемещается по цилиндрической чугунной штанге. Предусмотрена миллиметровая шкала, эксцентриковый зажим и вспомогательные настройки.

Станок имеет массивную жесткую конструкцию со множеством литых чугунных деталей и поставляется в комплектации, включающей все необходимое для полнофункционального использования, отдельно требуется докупать только пильные диски (их выбор обусловлен материалом заготовок).

Характеристики

Преимущества

Комплектация

Отзывы (0)

Вопросы (0)

Доставка

Характеристики

Технические характеристики Jet JTSS-3200X2

Потребляемая (выходная) мощность, кВт

5,0 (3,75) - 400 В

Частота вращения пильного диска на холостом ходу, об/мин

4000

Потребляемая (выходная) мощность двигателя подрезного диска

0,8 (0,56)

Частота вращения подрезного диска на холостом ходу, об/мин

8000

Внешний (посадочный) диаметр пильного диска, мм

305 (30)

Внешний (посадочный) диаметр подрезного диска, мм

120 (20)

Угол наклона пильного диска, град.

0-45º

Максимальная глубина пропила под углом 0º и 45º, мм

90 и 63

Размеры рабочего стола (ДхШ), мм

900 х 550

Удлинение рабочего стола (ДхШ), мм

830 х 320

Расширение рабочего стола справа (ДхШ), мм

900 х 950

Максимальная ширина заготовки при пилении с параллельным упором справа, мм

1300

Размеры подвижного стола (ДхШ), мм

3200 х 360

Расширение подвижного стола (ДхШ), мм

600 х 1300

Максимальная ширина до ограничителя торцевого упора подвижного стола, мм

1800

Ход подвижного стола (каретки), мм

3200

Максимальная длина распила на подвижном столе, мм

3200

Диаметр вытяжного штуцера, мм

120 и 60

Габаритные размеры (ДхШхВ), мм

3400 х 3500 х 1200

Масса, кг

650

Преимущества

Механизм блокировки вала для облегчения замены пильного диска
Вспомогательный электродвигатель для привода подрезного диска
Пильный модуль из чугунного литья
Регулировка положения расклинивающего ножа
Регулировка положения подрезного диска маховиками
Регулировка наклона пильного диска
Регулировка глубины пропила
Рабочий стол из чугунного литья
Съемный расширитель рабочего стола из стального листа справа
Съемный удлинитель рабочего стола из стального листа
Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
Подвижный стол из алюминиевого профиля
Возможность регулировки шариковых направляющих подвижного стола для компенсации износа
Съемный расширитель подвижного стола с телескопической опорой
Эксцентриковый прижим заготовки для фиксации на подвижном столе
Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки
Регулируемый продольный упор
Съемный поворотный упор подвижного стола с угловой разметкой
