Универсальная делительная головка с дифференциальным делением УДГ-Д-250
251 476 ₽
Универсальная делительная головка УДГ-Д-250 (F11125A) с дифференциальным делением. С её помощью заготовка, закрепленная между центрами или в патроне, может быть провернута на любой угол и окружность заготовки может быть разделена на любые равные части. При использовании различных видов резцов с делительной головкой Вы можете выполнять на фрезерном станке операции по фрезерованию на заготовке прямых или спиральных канавок, изготавливать прямозубые цилиндрические шестерни, винтовые шестерни, Архимедовы спирали и прочее.
Использование дифференциального метода расширяет возможности оснастки для выполнения деления окружности на практически неограниченное число равных частей.
УГД-Д-250 устанавливается на фрезерные станки и чаще всего используется для обработки деталей больших или средних размеров.
Каждому размеру столу станка должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной стола 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки 250 мм.
Характеристики
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Высота центра головки, мм
125
Угол подъема шпинделя от его горизонтального положения
95°
Угол опускания шпинделя вниз
5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта
9°
Минимальное показание лимба
10"
Передаточное отношение червячной пары
1:40
Конус Морзе шпиндельного отверстия
КМ4
Диаметр конуса торца шпинделя для установки фланца, мм
53.975
Количество отверстий в делительном диске 1
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Максимальная нагрузка на подшипник, кг
130
Диаметр токарного патрона, мм
160
Ширина установочного паза головки, мм
18
Сменные шестерни, модульная
2
Сменные шестерни, зубчатые
25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Вес, кг
110

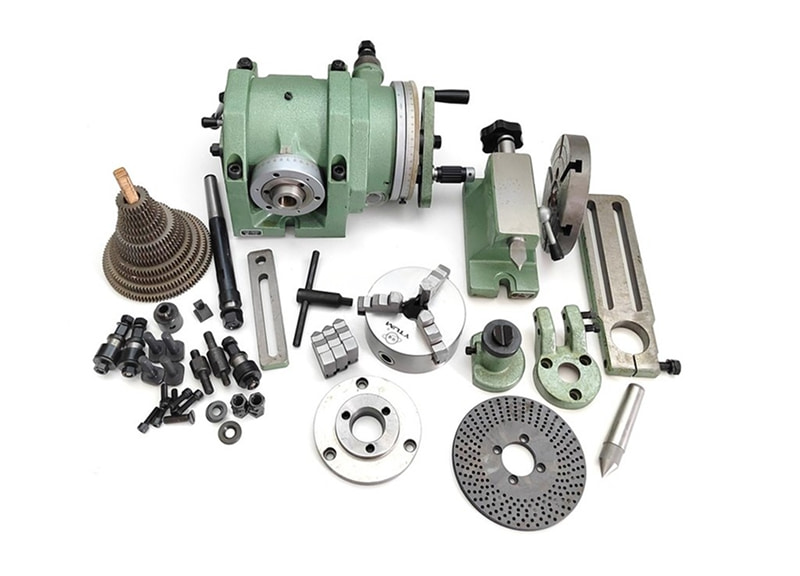

Комплектация
- Задняя бабка
- Гитара для шестерен
- 12 шестерен (зубчатые колеса)
- Устройство для проворота
- Центр
- Кронштейн (люнет)
- Фланец
- Патрон токарный трехкулачковый диаметром 160 мм.
