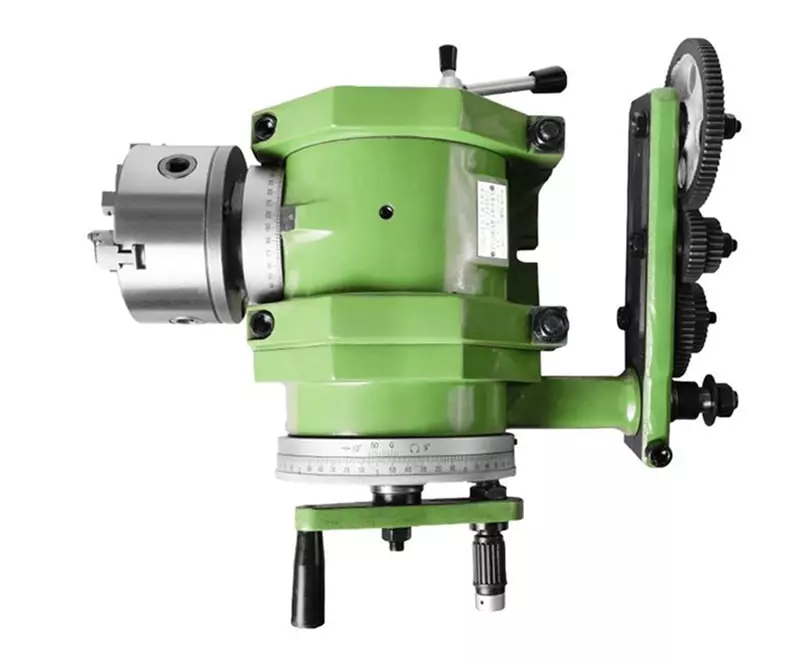

Универсальная делительная головка с дифференциальным делением УДГ-Д-160
149 550 ₽
Универсальная делительная головка УДГ-Д-160 (FW 80) с дифференциальным делением и высотой центров 80 мм применяются на различных станках, таких как фрезерные, шлифовальные, сверлильные, строгальные и аналогичное оборудование.
Модель FW80 используется для прямого и простого деления, а так же способна делить окружность на равные части и обрабатывать изделия, зажимая их между двумя центрами или в патроне с возможностью поворота под любым углом. С приспособлением FW80, оснащенным гитарой сменных шестерен, фрезерный станок может выполнять нарезку спиральных канавок, винтовых зубцов, спиральных шестерен Архимеда и т.д.
Для использования делительной головки ее следует установить рабочий стол станка. Учитывая различия в конструкции фрезерных станков различных производителей, гитара для сменных шестерен также может иметь различную конструкцию. Поставляется стандартная гитара для сменных шестерен и комплект сменных шестерен для дифференциального делении.
Характеристики
Комплектация
Инструкция
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Высота центра головки, мм
80
Угол подъема шпинделя от его горизонтального положения
90°
Угол опускания шпинделя вниз
6°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта
9°
Минимальное показание лимба
10"
Передаточное отношение червячной пары
1:40
Конус Морзе шпиндельного отверстия
КМ3
Диаметр конуса торца шпинделя для установки фланца, мм
36.541
Количество отверстий в делительном диске 1
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Максимальная нагрузка на подшипник, кг
80
Диаметр токарного патрона, мм
100
Ширина установочного паза головки, мм
14
Сменные шестерни, модульная
1,5
Сменные шестерни, зубчатые
25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Комплектация
- Задняя бабка
- Гитара для шестерен
- 12 шестерен
- Устройство для проворота
- Центр
- Кронштейн
- Фланец
- Патрон трехкулачковый на 100 мм.
