Универсальная делительная головка без дифференциального деления УДГ-250
177 772 ₽
Головка делительная УДГ-250 (F12125) без дифференциального деления предназначена исключительно для прямого, простого и углового деления. Высота центров составляет 125 мм. Применяется на различных станках, таких как фрезерные, шлифовальные, сверлильные и др.
Характеристики
Комплектация
Инструкция
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Высота центра головки, мм
125
Угол подъема шпинделя от его горизонтального положения
95°
Угол опускания шпинделя вниз
5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта
9°
Минимальное показание лимба
10"
Передаточное отношение червячной пары
1:40
Конус Морзе шпиндельного отверстия
КМ4
Диаметр конуса торца шпинделя для установки фланца, мм
53.975
Количество отверстий в делительном диске 1
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта
+-45''
Суммарная ошибка на каждой четверти шпинделя
+-1''
Максимальная нагрузка на подшипник, кг
130
Диаметр токарного патрона, мм
160
Ширина установочного паза головки, мм
18

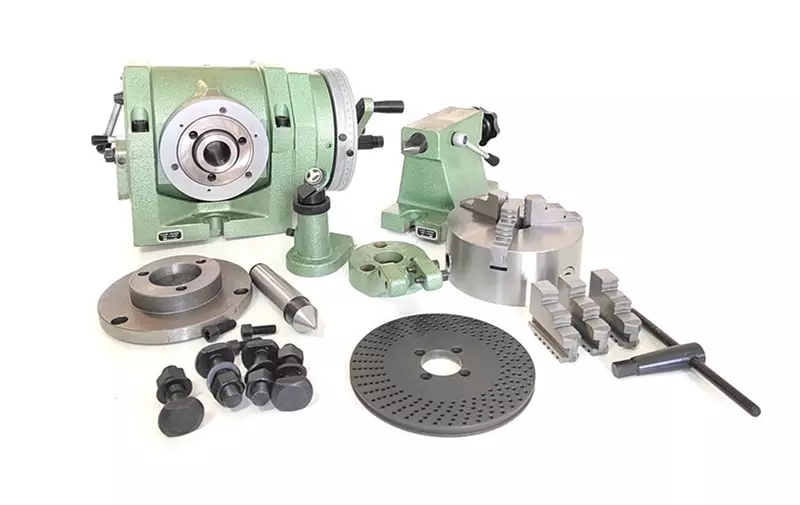

Комплектация
- Делительная головка
- Пиноль
- Центр
- Крепежный элемент
- Подвижный хомут
- Делительный диск
- Переходной фланец для патрона
- Трёхкулачковый патрон.
