Универсальная делительная головка без дифференциального деления УДГ-200
140 946 ₽
Головка делительная УДГ-200 (F12100) без дифференциального деления. Высота центров 100 мм.
Характеристики
Комплектация
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Высота центра головки, мм
100
Угол подъема шпинделя от его горизонтального положения
95°
Угол опускания шпинделя вниз
5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта
9°
Минимальное показание лимба
10"
Передаточное отношение червячной пары
1:40
Конус Морзе шпиндельного отверстия
КМ3
Диаметр конуса торца шпинделя для установки фланца, мм
41.275
Количество отверстий в делительном диске 1
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта
+-45''
Суммарная ошибка на каждой четверти шпинделя
+-1''
Максимальная нагрузка на подшипник, кг
100
Диаметр токарного патрона, мм
125
Ширина установочного паза головки, мм
14

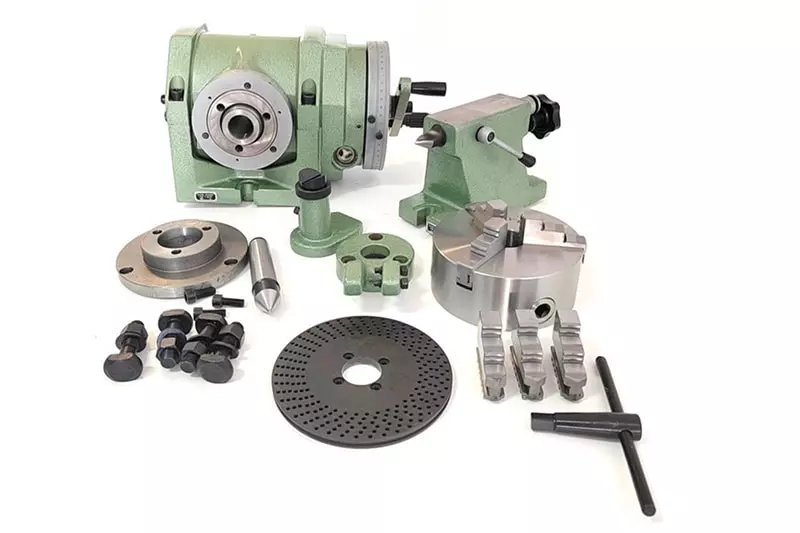

Комплектация
- Делительная головка
- Пиноль
- Центр
- Крепежный элемент
- Подвижный хомут
- Делительный диск
- Переходной фланец для патрона
- Трёхкулачковый патрон 125 мм.
