Универсальная делительная головка без дифференциального деления УДГ-160
168 000 ₽
Делительная головка УДГ-160 (FB80) с выстотой центров 80 мм. применяется на различных станках, таких как: фрезерные, шлифовальные, сверлильные, строгальные и аналогичные станки.
Модель УДГ-160 (FB 80) предназначена исключительно для прямого, простого и углового деления.
Отличительная особенность данной модели в том, что ручка на головке расположена с левой стороны.
Характеристики
Комплектация
Инструкция
Отзывы (0)
Вопросы (0)
Доставка
Характеристики
Технические характеристики
Высота центра головки, мм
80
Угол подъема шпинделя от его горизонтального положения
90°
Угол опускания шпинделя вниз
6°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта
9°
Минимальное показание лимба
10"
Передаточное отношение червячной пары
1:40
Конус Морзе шпиндельного отверстия
КМ3
Диаметр конуса торца шпинделя для установки фланца, мм
36.541
Количество отверстий в делительном диске 1
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта
60
Суммарная ошибка на каждой четверти шпинделя
70
Максимальная нагрузка на подшипник, кг
80
Диаметр токарного патрона, мм
100
Ширина установочного паза головки, мм
14

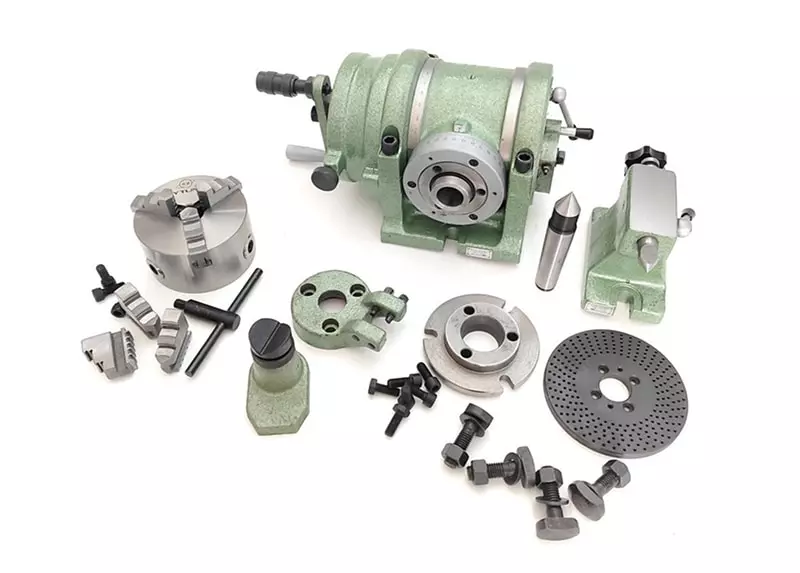

Комплектация
- Делительная головка
- Пиноль
- Люнет
- Центр
- Крепежный элемент
- Делительный диск
- Трёхкулачковый самоцентрирующий патрон
