Приспособление для заточки ружейных сверл — специализированная станочная оснастка для заточки режущих кромок однолезвийных сверл для глубокого сверления (ружейных сверл). Оснастка применяется для заточки сверл диаметрами от 3 до 36 мм.

Приспособление предназначено для выполнения работ на универсальных заточных станках типа PP-800F (PP-600F). Допустимо использование на аналогичных моделях станков других производителей.

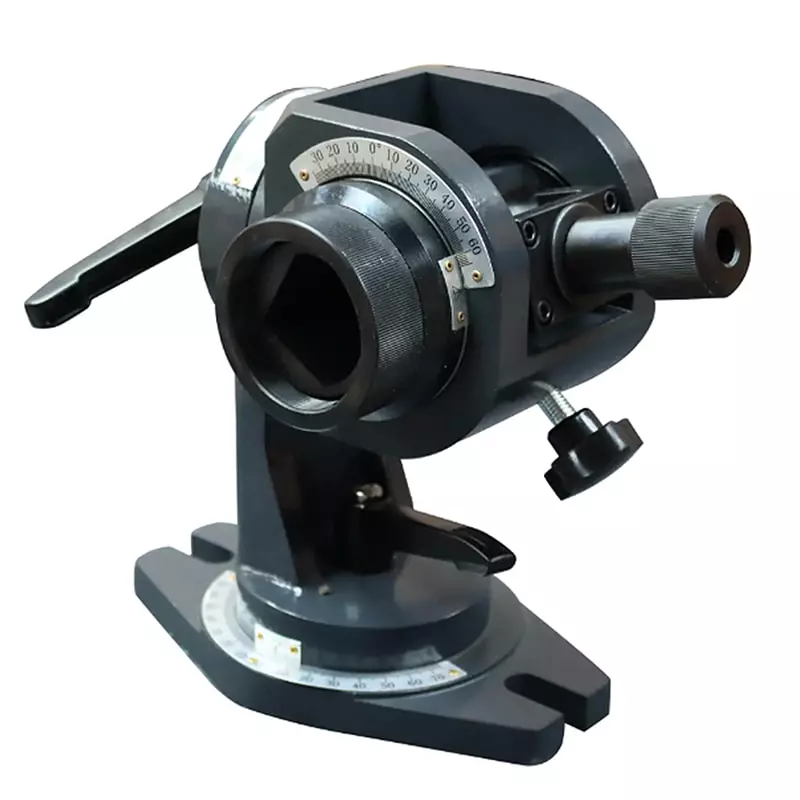

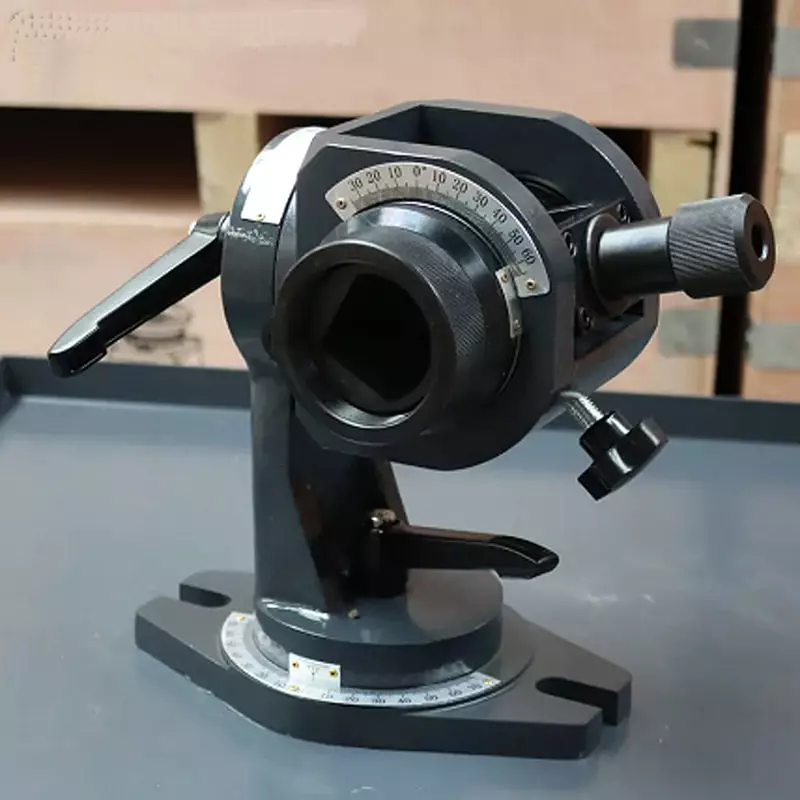

Приспособление для заточки ружейных сверл состоит из фланца крепления, основания, корпуса пиноли, специальной опорной штанги с хомутом фиксации, рукояток зажима. Основание приспособления имеет возможность осуществлять горизонтальные круговые повороты на требуемый технологический угол (до 360 град). На основании смонтирован корпус пиноли, с возможностью изменять вертикальный угол наклона. Пиноль имеет градуированное кольцо. Конструкция позволяет обеспечить любую пространственную ориентацию сверла, для получения требуемых углов резания инструмента.

Оснастка крепится на столе станка. Фиксация ружейных сверл, имеющих большую длину, производиться при помощи зажима в пиноли и поддерживается по длине в опорной штанге. Приспособление учитывает конструктивную особенность сверл для глубокого сверления, которые имею большой угол стружечной канавки в 120 град (не могут зажиматься в цанговых устройствах), и поэтому прижимает сверло в зоне заточки зажимным винтом, для недопущения поломки режущих кромок.

Приобретают такое приспособление предприятия по изготовлению коленчатых валов, всевозможных насосов, шатунов, форсунок и деталей, требующих глубокое точное сверление и применяющие ружейные сверла разных модификаций.
