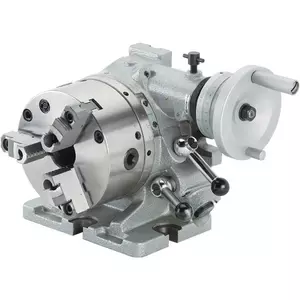

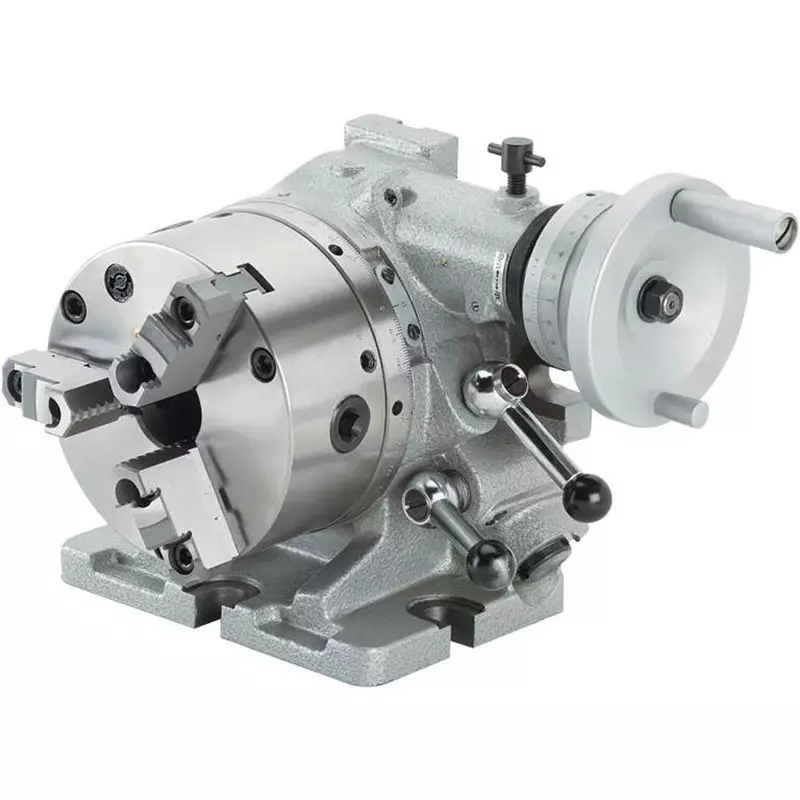

Делительная головка F3

В наличии

Гарантия 1 год

Код товара: 4805

Основные характеристики

Производитель:

КНР

Все характеристики

279 072 ₽

Быстрый заказ

Купить в лизинг

Головка F3 с высотой центра 150 мм прекрасно подходит для использования на сверлильных, шлифовальных, расточных, строгальных и других станках для выполнения различных задач, таких как разметка, прорезание канавок, создание отверстий под определённым углом к рабочей поверхности и многие другие.

Характеристики

Преимущества

Отзывы (0)

Вопросы (0)

Доставка

Характеристики

Технические характеристики

Высота центра головки, мм

150

Деление на части

2, 3, 4, 6, 8, 12, 24

Передаточное отношение червячной пары

0.104166667

Внутренний диаметр шпинделя, мм

119,774

Диаметр шпинделя под установку патрона,мм

212

Ширина установочного паза головки, мм

Применяемый патрон токарный

К31210А

Допустимая ошибка при делении на 24

25"

Точность деления

60"

Градуировка диска шпинделя, град.

360

Поворот стола при одном обороте червяка, град

Минимальное деление шкалы вернера

10"

Модуль червячной передачи

1,5

Преимущества

Делительная головка может быть установлена как в горизонтальном, так и в вертикальном положении.
К шпинделю этой головки можно присоединить токарный патрон или планшайбу.
Деление на 2, 3, 4, 6, 8, 12 или 24 части может быть достигнуто с помощью сменных шаблонов. А произвольное деление можно осуществить, отключив блокировку, через градуировку диска шпинделя с помощью червячной передачи.
